در هر دستگاهی که وظیفه برقراری ارتباط یا انتقال داده را دارد، بخشی وجود دارد که همه‌ی سیگنال‌ها از آن عبور می‌کنند؛ همان چیزی که به آن برد مخابراتی می‌گویند.
این برد نقش اصلی را در ارسال، دریافت و پردازش داده‌ها بر عهده دارد و باعث میشود ارتباط بین دستگاه‌ها بدون خطا و با سرعت بالا انجام شود. از سیستم‌های مخابراتی و شبکه گرفته تا تجهیزات هوشمند و صنعتی، همه به نوعی از این بردها استفاده می‌کنند.
در ادامه بررسی می‌کنیم برد مخابراتی چیست، چه کاربردی دارد و چه انواعی از آن در دستگاه‌های مختلف مورد استفاده قرار می‌گیرد.
آشنایی با برد مخابراتی
برد مخابراتی بخشی از یک سامانه الکترونیکی است که برای انتقال و پردازش سیگنال‌ها در مسیر ارتباطی طراحی میشود. این برد معمولاً شامل مدارهایی است که وظیفه دارند سیگنال‌های دریافتی را دریافت، تقویت، فیلتر و تبدیل کنند تا اطلاعات بتوانند به‌درستی از یک نقطه به نقطه دیگر منتقل شوند.
ساختار برد مخابراتی به‌گونه‌ای طراحی میشود که بتواند داده‌ها را با کمترین نویز و بیشترین پایداری جابه‌جا کند. در واقع، این برد نقش واسطه‌ای دارد میان اجزای مختلف سیستم ارتباطی تا ارتباط الکترونیکی به شکل دقیق و هماهنگ انجام شود.
بردهای مخابراتی بر پایه PCB (برد مدار چاپی) ساخته می‌شوند. این ساختار امکان جایگذاری دقیق قطعات، مسیر‌دهی استاندارد سیگنال‌ها و اتصال مطمئن بین اجزا را فراهم میکند و اساس عملکرد پایدار و قابل اعتماد برد را شکل می‌دهد.
ساختار و اجزای برد مخابراتی
بردهای مخابراتی (Communication Board) از مجموعه‌ای از اجزاء الکترونیکی تشکیل شده‌اند که هر کدام نقش خاصی در عملکرد کل سیستم دارند:
- پردازنده (Processor):
وظیفه پردازش داده‌ها و کنترل عملکرد سایر اجزاء برد را بر عهده دارد. - ماژول‌های فرکانس رادیویی (RF Modules):
سیگنال‌های رادیویی را ارسال و دریافت می‌کنند و ارتباط بی‌سیم را ممکن می‌سازند. - تقویت‌کننده‌ها (Amplifiers):
سیگنال‌های ضعیف را قوی‌تر می‌کنند تا بتوانند با کیفیت بالاتر منتقل شوند. - فیلترها (Filters):
نویز و سیگنال‌های اضافی را حذف می‌کنند تا سیگنال اصلی بدون اختلال منتقل شود. - خازن‌ها و مقاومت‌ها (Capacitors & Resistors):
اجزاء پایه‌ای مدار هستند؛ خازن‌ها انرژی را ذخیره و مقاومت‌ها جریان را کنترل می‌کنند تا عملکرد برد پایدار بماند. - آنتن‌ها (Antennas):
امواج رادیویی را ارسال و دریافت می‌کنند و برد را به محیط بیرون متصل می‌سازند.
معرفی انواع بردهای مخابراتی و کاربرد هر کدام
- بردهای فرکانس بالا
این بردها برای ارسال و دریافت سیگنال‌های رادیویی، تلویزیونی و بی‌سیم طراحی شده‌اند. وظیفه اصلی آن‌ها تقویت سیگنال‌ها، فیلتر کردن نویز و حفظ کیفیت ارتباط است تا امواج بتوانند مسافت طولانی را بدون افت کیفیت طی کنند.
مثال: بردهای RF در مودم‌های وای‌فای، دستگاه‌های بلوتوث و گیرنده‌های تلویزیون دیجیتال. - بردهای دیجیتال
شامل مدارهای دیجیتال هستند و برای پردازش داده‌ها، رمزگذاری و مدیریت انتقال اطلاعات بین دستگاه‌ها استفاده می‌شوند. این بردها بخش اصلی سیستم‌های شبکه و ارتباطات مدرن را تشکیل می‌دهند.
مثال: بردهای کنترل در روترهای اینترنت، کامپیوترها، گوشی‌های هوشمند و تبلت‌ها. - بردهای آنالوگ
این بردها سیگنال‌های آنالوگ را پردازش و تقویت می‌کنند و بیشتر در تجهیزات صوتی، رادیوها و سیستم‌های مخابراتی قدیمی‌تر کاربرد دارند. آن‌ها با فیلتر و تعدیل سیگنال، کیفیت انتقال اطلاعات را تضمین می‌کنند.
مثال: بردهای آنالوگ در تلفن‌های ثابت، گیرنده‌های رادیویی FM و سیستم‌های صوتی آنالوگ. - بردهای ترکیبی
این بردها هم مدارهای دیجیتال و هم آنالوگ را در خود دارند و برای سیستم‌های پیشرفته مخابراتی و شبکه‌های چندرسانه‌ای مدرن استفاده می‌شوند. وجود هر دو نوع مدار امکان پردازش همزمان سیگنال‌های دیجیتال و آنالوگ را فراهم میکند.
مثال: بردهای موبایل، مودم‌های 4G/5G، تجهیزات ارتباطات ماهواره‌ای و ایستگاه‌های مخابراتی پیشرفته.

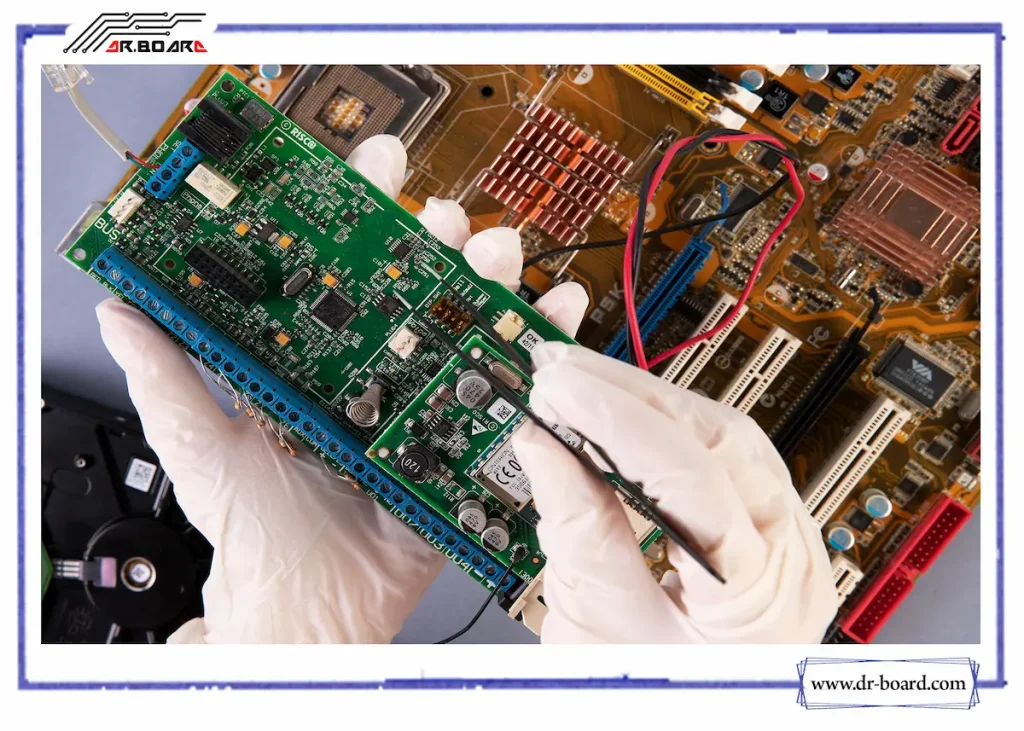

حساسیت و اهمیت تعمیر بردهای مخابراتی
بردهای مخابراتی به دلیل ساختار پیچیده و وجود شبکه‌های مخابراتی داخلی، بسیار حساس‌تر از بردهای ساده هستند. اضافه شدن مدارات RF، ماژول‌های دیجیتال و ترکیبی، باعث میشود کوچک‌ترین اشتباه در تعمیر یا اعمال حرارت بیش از حد، منجر به آسیب دائمی برد شود و در نتیجه نیاز به تعویض کل برد یا دستگاه به وجود آید، که هزینه بالایی به همراه دارد.
به همین دلیل، تعمیر بردهای مخابراتی نیازمند تخصص بالا و تجهیزات پیشرفته است. استفاده از قطعات غیر اورجینال، مانند نمونه‌های چینی، میتواند باعث کاهش کیفیت عملکرد و طول عمر برد شود. در مقابل، تعمیر با قطعات اورجینال و مطابق با مبدا سازنده دستگاه باعث بازگشت کامل عملکرد سیستم میشود و نیاز به تعویض کل دستگاه را به حداقل می‌رساند.
برای علاقه‌مندان به حوزه تعمیرات، مجموعه فنی و مهندسی دکتر برد دوره‌ای تخصصی با عنوان آموزش تعمیر برد مخابرات و سوئیچ شبکه ارائه می‌دهد. این دوره شامل آموزش تکنیک‌های تعمیر بردهای حساس، کار با ابزارهای پیشرفته و استفاده از قطعات اورجینال است و شرکت‌کنندگان پس از اتمام دوره، قادر خواهند بود بردهای مخابراتی پیچیده را با دقت و کیفیت بالا تعمیر کنند، بدون اینکه سیستم آسیب ببیند یا نیاز به تعویض کل برد باشد.
نکات کلیدی در طراحی PCB برد مخابراتی
در ساخت یک برد مخابراتی، PCB نقش اساسی دارد و کیفیت مواد آن تعیین‌کننده عملکرد کل برد است. وقتی مواد PCB به‌درستی انتخاب نشوند، ممکن است سیگنال‌ها ضعیف شوند، برد سریع‌تر داغ کند یا هزینه ساخت افزایش یابد. بنابراین، انتخاب مواد مناسب مستقیماً روی عملکرد الکتریکی، دوام، قابلیت اطمینان و هزینه نهایی برد تأثیر می‌گذارد.
مواردی که در انتخاب مواد PCB باید مدنظر قرار گیرند:
- هزینه: مواد PCB روی هزینه نهایی برد تأثیر می‌گذارند و باید تعادلی بین کیفیت و قیمت برقرار شود.
- عملکرد الکتریکی: مواد با ویژگی‌های مناسب سیگنال (DK و DF) به حفظ یکپارچگی و کیفیت سیگنال کمک می‌کنند.
- ماشینکاری و مقاومت در برابر حرارت: تعیین‌کننده قابلیت اطمینان برد و پایداری آن در دماهای مختلف است.
- گواهی‌ها و استانداردها (مانند UL): اطمینان از ایمنی و انطباق با استانداردهای بین‌المللی.
چگونه می توان از خرابی برد مخابراتی جلوگیری کرد؟
- جلوگیری از افزایش حرارت و جریان بیش از حد
- استفاده از قطعات اورجینال و استاندارد
- محافظت از برد در برابر رطوبت و گرد و غبار
- نگهداری و سرویس دوره‌ای توسط متخصصین مجرب
چه نوع PCB برای برد مخابراتی مناسب است؟

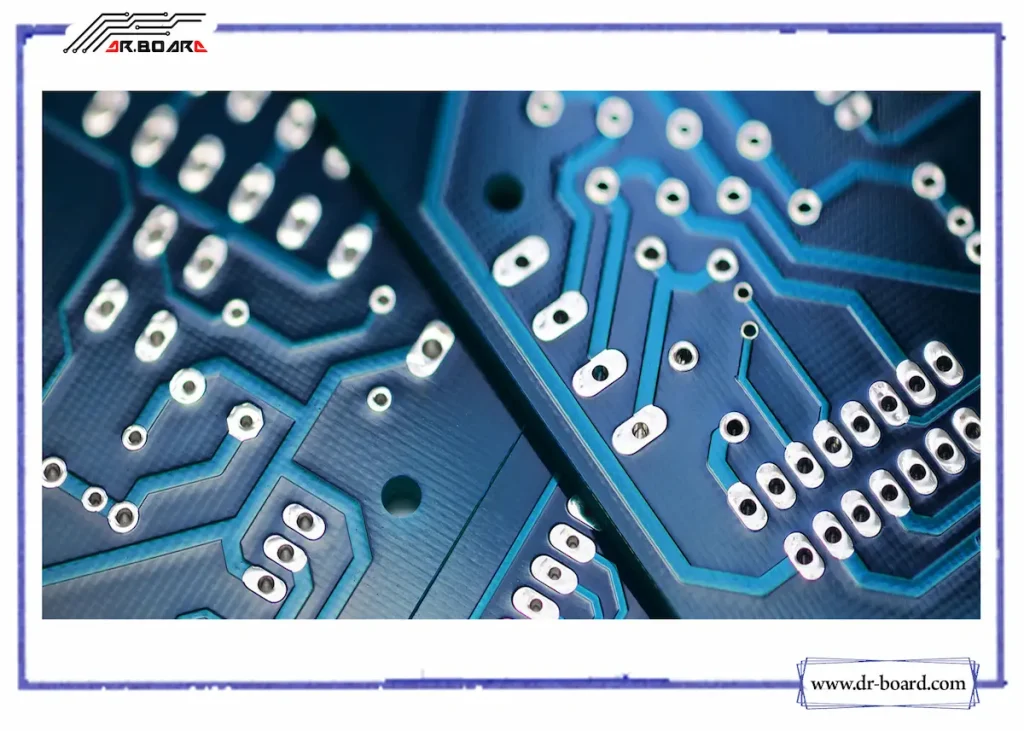

PCBهایی که مقاومت حرارتی بالا، عملکرد الکتریکی مناسب (DK و DF) و استانداردهای ایمنی مانند UL را داشته باشند. معمولاً PCBهای آلومینیومی برای انتقال حرارت بهتر و دوام بالا ترجیح داده می‌شوند.
برد مخابراتی: آنچه باید در پایان بدانید
بردهای مخابراتی، ستون اصلی هر سیستم ارتباطی هستند و عملکرد دقیق آن‌ها ارتباط مستقیم با کیفیت طراحی، مواد استفاده شده در PCB و دقت در تعمیر دارد. انتخاب درست مواد و تعمیر تخصصی با قطعات اورجینال نه تنها عمر برد را افزایش می‌دهد، بلکه از هزینه‌های اضافه و اختلال در سیستم جلوگیری میکند. آشنایی با اجزا و انواع بردها به متخصصان کمک میکند تصمیمات بهتری در طراحی، نگهداری و تعمیرات بگیرند. دورههای عملی مثل آموزش تعمیر برد مخابرات و سوئیچ شبکه در مجموعه دکتر برد فرصتی است برای کسب مهارت واقعی و ورود حرفهای به این حوزه حساس.
