رله الکترونیکی را می‌توان مثل یک کلید خودکار هوشمند تصور کرد؛ کلیدی که بدون دخالت دست، تنها با یک فرمان ساده الکتریکی میتواند دستگاه‌ها و مدارهای پرقدرت را روشن یا خاموش کند. همین ویژگی باعث شده رله‌ها در جاهایی مثل لوازم خانگی، سیستم‌های برقی خودرو، تجهیزات حفاظتی و حتی صنایع بزرگ کاربرد زیادی داشته باشند. نکته جالب این است که رله‌ها انواع مختلفی دارند و هر کدام وظیفه خاصی را بر عهده می‌گیرند. در این مقاله از مجموعه فنی حرفهای دکتر برد با انواع رله الکترونیکی و نقش آن‌ها در دنیای الکترونیک بیشتر آشنا خواهید شد.
رله الکترونیکی چیست ؟
رله یک قطعه الکترومکانیکی یا الکترونیکی است که برای کنترل جریان الکتریکی در مدارها به کار می‌رود. عملکرد رله الکترونیکی به این صورت است که با دریافت یک سیگنال کم‌قدرت، میتواند یک مدار با جریان یا ولتاژ بالاتر را باز یا بسته کند. به عبارت ساده، رله مانند یک کلید خودکار کنترل‌شونده با جریان کم عمل میکند و امکان مدیریت جریان‌های بزرگ بدون دخالت مستقیم اپراتور را فراهم میکند.
اجزای داخلی رله الکترونیکی
رله‌های الکترونیکی (SSR – Solid State Relay) برخلاف رله‌های الکترومکانیکی، قطعات متحرک ندارند و عملکردشان بر پایه قطعات نیمه‌هادی است. اجزای اصلی آن عبارتند از:
- ورودی کنترل (Control Input): جایی که سیگنال فرمان از مدار کنترلی دریافت میشود.
- اپتوکوپلر (Optocoupler): سیگنال ورودی را از مدار قدرت جدا میکند و ایزولاسیون الکتریکی ایجاد میکند.
- ترانزیستور قدرت: وظیفه سوئیچینگ جریان اصلی را دارد و جریان بار را بدون قطعه مکانیکی قطع یا وصل میکند.
- مدار حفاظت: شامل مقاومت‌ها، دیودها یا فیوزها برای محافظت در برابر جریان اضافی، ولتاژ ناگهانی یا گرمای بیش از حد.
- خنک‌کننده یا هیت‌سینک (در رله‌های قدرت بالا): برای دفع حرارت تولید شده توسط قطعات نیمه‌هادی.
این ساختار باعث میشود رله‌های الکترونیکی بی‌صدا، سریع، با دوام و مناسب برای سوئیچینگ دقیق باشند، بدون نگرانی از فرسایش مکانیکی.
انواع رله الکترونیکی
انواع مختلف رله‌ها برای کاربردها و الزامات عملیاتی خاص طراحی شده‌اند و شناخت آن‌ها کمک میکند بهترین گزینه را برای نیاز خود انتخاب کنید.
براساس عملکرد و کاربرد آن ها

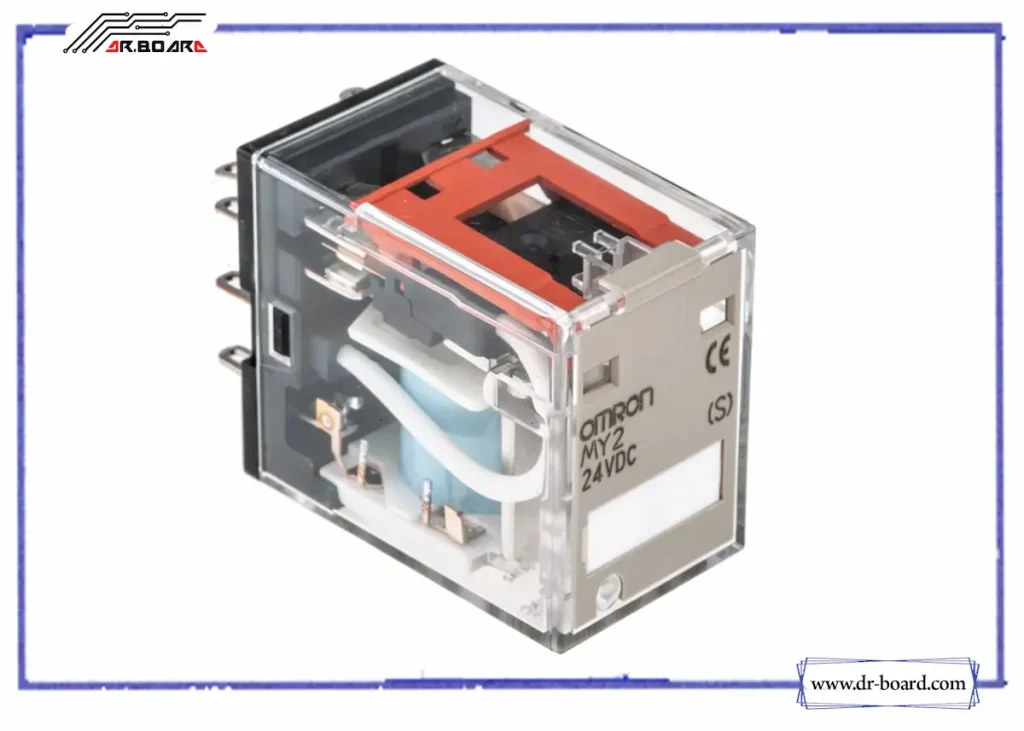

- رله‌های الکترومکانیکی: این رله‌های سنتی با حرکت مکانیکی عمل می‌کنند و قابلیت تحمل بارهای AC و DC را دارند. آن‌ها همه‌کاره هستند و در مدارهایی استفاده می‌شوند که نیاز به سوئیچینگ قابل اعتماد و اقتصادی دارند، مانند سیستم‌های روشنایی، کنترل موتورها و مدارهای صنعتی سبک. با این حال، قطعات متحرک آن‌ها ممکن است به مرور زمان فرسوده شوند.
- رله‌های حالت جامد: این رله‌ها با استفاده از قطعات نیمه‌هادی مدارها را سوئیچ می‌کنند و مزایایی مانند سرعت بالا، دوام بیشتر و مقاومت در برابر سایش و پارگی دارند. به همین دلیل در کاربردهایی که نیاز به سوئیچینگ سریع و دقیق دارند، مانند اتوماسیون صنعتی، تجهیزات با بارهای متناوب و سیستم‌های کنترل فرآیند، بسیار مناسب هستند.
- رله‌های رید: به دلیل حساسیت بالا و عملکرد سریع، بیشتر در مدارهای کم‌مصرف و دقیق به کار می‌روند، مثل سنسورها، تجهیزات اندازه‌گیری و مدارهای حفاظتی کوچک که نیاز به پاسخ فوری دارند.
- رله‌های هیبریدی: این رله‌ها ترکیبی از مزایای رله‌های الکترومکانیکی و حالت جامد هستند و برای کاربردهایی که هم دوام بالا و هم عملکرد سریع و مطمئن اهمیت دارد، ایده‌آل هستند. آن‌ها در محیط‌های صنعتی با بارهای سنگین و سیستم‌هایی که نیاز به عملکرد مداوم بدون وقفه دارند، کاربرد فراوانی دارند.
دسته بندی براساس ویژگی حفاظتی
- رله حرارتی: این رله‌ها برای حفاظت از موتور یا مدار در برابر اضافه‌بار و گرمای بیش از حد استفاده می‌شوند. وقتی جریان بالا باعث داغ شدن مدار یا موتور شود، رله حرارتی فعال شده و جریان را قطع میکند تا از آسیب رسیدن به دستگاه جلوگیری شود. به زبان ساده، رله حرارتی مثل یک نگهبان است که وقتی مدار گرم میشود، برق را قطع میکند.
- رله زمانی: این رله‌ها برای کنترل جریان یا مدار با تأخیر زمانی مشخص طراحی شده‌اند. به این معنی که وقتی جریان یا فرمانی اعمال میشود، رله بلافاصله عمل نمی‌کند بلکه پس از گذشت زمان تعیین‌شده مدار را قطع یا وصل میکند. این رله الکترونیکی در مدارهایی که نیاز به روشن یا خاموش شدن با تأخیر دارند، مثل سیستم‌های نوبت‌دهی یا اتوماسیون صنعتی، کاربرد دارند.
مزایا Electrical Relay
رله‌های الکترونیکی به دلیل طراحی خاصشان، نقش مهمی در کنترل و حفاظت مدارها ایفا می‌کنند. برخی از مهم‌ترین مزایای آن‌ها عبارتند از:
- حفاظت ایزوله: رله جریان‌های بالای قسمت قدرت را نسبت به مدار فرمان ایزوله میکند و از آسیب دیدن بخش‌های حساس الکترونیکی جلوگیری میکند.
- توان تحمل جریان بالا: رله‌ها میتوانند چندین آمپر جریان را مدیریت کنند، بنابراین در مقایسه با ترانزیستورها، مقرون به صرفه‌تر هستند.
- عملکرد خودکار: رله بدون نیاز به دخالت انسان میتواند مدار را قطع یا وصل کند، و با دریافت سیگنال‌های کم‌قدرت، مدارهای پرقدرت را کنترل میکند.
- دوام و طول عمر بالا (در رله‌های حالت جامد): رله‌های حالت جامد بدون قطعات مکانیکی متحرک عمل می‌کنند، بنابراین ساییدگی و فرسودگی کاهش یافته و هزینه‌های نگهداری پایین می‌آید.
- سرعت و اطمینان: رله‌های حالت جامد سرعت سوئیچینگ بالایی دارند، در برابر تداخل الکترومغناطیسی مقاوم هستند و در شرایط صنعتی دشوار عملکرد قابل اعتمادی ارائه می‌کنند.
معایب Electrical Relay
با وجود مزایای متعدد، رله‌ها محدودیت‌هایی نیز دارند که باید در طراحی مدارها در نظر گرفته شوند:
- ایجاد جرقه: تغییر وضعیت رله ممکن است با تولید جرقه همراه باشد، بنابراین برای محیط‌های دارای گازهای قابل اشتعال یا مواد حساس مناسب نیست.
- سرعت محدود (در رله‌های مکانیکی): رله‌های مکانیکی به دلیل داشتن قطعات متحرک، سرعت عملکرد بالایی ندارند و ممکن است در کاربردهایی که پاسخ سریع ضروری است، مناسب نباشند.
- نیاز به ولتاژ حداقلی: برای عملکرد صحیح، رله‌ها به حداقل ولتاژ نیاز دارند و در ولتاژهای پایین ممکن است عمل نکنند.
- عدم امکان موازی کردن کنتاکت‌ها: هنگام استفاده از رله‌های مکانیکی، کنتاکت‌ها دقیقاً هم‌زمان عمل نمی‌کنند، بنابراین موازی کردن آن‌ها برای جریان‌های بالا میتواند باعث اضافه جریان و آسیب شود.
- هزینه و گرما (در رله‌های حالت جامد): رله‌های حالت جامد معمولاً هزینه اولیه بالاتری دارند و ممکن است در برخی کاربردها گرمای بیشتری تولید کنند که نیاز به دفع مناسب حرارت دارد.
با وجود این محدودیت‌ها، مزایای رله‌های الکترونیکی، به ویژه دوام، قابلیت اطمینان و عملکرد مطمئن در محیط‌های صنعتی، معمولاً بر معایب آن‌ها غلبه میکند و آن‌ها را به انتخابی مطمئن برای بسیاری از کاربردها تبدیل میکند.
نحوه تست رله SSR (رله الکترونیکی) و رله معمولی
رله مثل یک کلید خودکار است که وقتی برق به آن برسد، جریان را قطع یا وصل میکند. هر رله ولتاژ مشخصی دارد، مثلاً ۵ یا ۱۲ ولت. وقتی این ولتاژ به رله داده شود، معمولاً صدای «تق» شنیده میشود. اگر صدایی نشنیدید، یعنی رله سالم نیست.
برای رله‌های معمولی، می‌توان با یک مولتی‌متر مقاومت سیم‌پیچ یا بوبین رله را چک کرد. اگر بوبین سالم باشد، مقدار مقاومت کم است و اگر قطع شده باشد، مولتی‌متر عدد نامتناهی نشان می‌دهد. همچنین وقتی برق به بوبین داده شود، باید ببینید که اتصال‌های خروجی قطع و وصل می‌شوند.
برای رله‌های حالت جامد یا SSR، بعد از دادن برق به ورودی، می‌توان با مولتی‌متر ولتاژ خروجی را اندازه گرفت. اگر ولتاژ مطابق انتظار باشد، رله سالم است. اگر مولتی‌متر نداشتید، میتوانید خروجی رله را به یک لامپ وصل کنید؛ روشن شدن لامپ یعنی رله درست کار میکند. در بعضی رله‌های SSR که جریان AC خروجی می‌دهند، برای بررسی دقیق‌تر نیاز به ابزارهای بیشتری مثل اسیلوسکوپ و آمپرمتر است تا جریان و شکل موج خروجی را ببینید.
رله الکترونیکی چه نقشی در کنترل و حفاظت مدارها دارد؟
رله الکترونیکی مثل یک نگهبان هوشمند در مدارها عمل میکند. با دریافت یک سیگنال کوچک، جریان‌های پرقدرت را کنترل کرده و از آسیب دیدن تجهیزات حساس جلوگیری میکند. این قابلیت باعث میشود مدارها به‌صورت ایمن و دقیق کار کنند و از اضافه‌بار، نوسانات ولتاژ یا اتصال کوتاه محافظت شوند. یادگیری عملکرد و کاربرد رله‌ها نه تنها دانش شما را در زمینه الکترونیک افزایش می‌دهد، بلکه مهارت‌های عملی برای طراحی و کنترل مدارهای صنعتی را نیز به شما می‌دهد. اگر می‌خواهید به‌طور حرفهای با ابزارها و تکنیک‌های برق صنعتی آشنا شوید و بتوانید جریان‌ها و تجهیزات پرقدرت را به شکل ایمن و هوشمند مدیریت کنید، دوره آموزش برق صنعتی مجموعه دکتر برد بهترین نقطه شروع برای شماست.
دیدگاه نهایی
رله الکترونیکی با کنترل دقیق جریان‌ها و محافظت از تجهیزات، ایمنی و کارایی مدارها را افزایش می‌دهد. یادگیری عملکرد و انواع آن، مهارت عملی شما در برق صنعتی را تقویت کرده و شما را برای طراحی مدارهای پیشرفته آماده میکند.
سوالات متداول
- تفاوت رله الکترونیکی با کنتاکتور چیست؟
رله برای جریان کم تا متوسط است، کنتاکتور برای جریان‌های بزرگ و بارهای سنگین صنعتی. - تفاوت رله با کلید چیست؟
رله یک کلید هوشمند است که با یک سیگنال کوچک، جریان‌های بزرگ را بدون دخالت انسان کنترل میکند. - رله الکترونیکی چه تفاوتی با رله‌های الکترومکانیکی دارد؟
رله الکترونیکی (SSR) بدون قطعات مکانیکی عمل میکند، سریع‌تر و بی‌صداست و دوام بالاتری دارد، در حالی که رله الکترومکانیکی دارای قطعات متحرک است و ممکن است با گذر زمان فرسوده شود.
