 اسیلاتور در الکترونیک چیست؟

اسیلاتور در الکترونیک

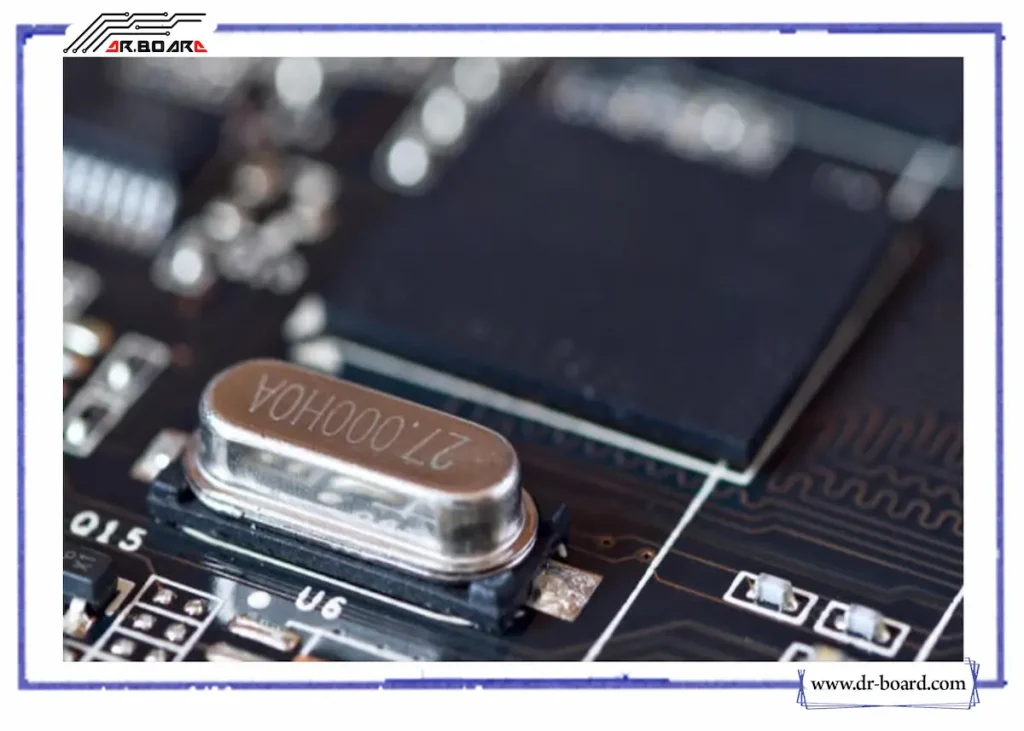

اسیلاتور چیست؟

اسیلاتور یا نوسان‌ساز به قسمتی از مدارات الکترونیک گفته می‌شود که خود یک مدار مجزا می‌باشد و وظیفه آن تولید امواج فرکانس بالا برای حمل امواج حاوی اطلاعات می‌باشد، در الکترونیک به عمل سوار کردن موج حامل اطلاعات بر روی موج حامل عمل مدولاسیون گفته می شود که هدف اصلی از این کار افزایش برد فرستنده‌ها و کاهش طول آنتن ها می‌باشد، لذا برای انجام عمل مدولاسیون در مدارات الکترونیک نیاز به موج حامل و موج پیام داریم که موج حامل شامل یک سیگنال فرکانس بالا می باشد که اکثرا سینوسی می باشد ، و این موج توسط مدارات اسیلاتور یا نوسان سازها در مدارات تولید می شود .

انواع اسیلاتورها

نوسان ساز هارتلی – سینوسی
نوسان ساز آرمسترانگ – سینوسی
نوسان ساز کولپیتس – سینوسی
مولتی ویبراتور مونوآستابل ( 1 حالته) – مربعی
مولتی ویبراتور بای آستابل ( دو حالته) – مربعی

کاربرد اسیلاتور

1 – استفاده برای عمل مدولایون
2 – استفاده برای نوسان سازی رادیویی
3 – استفاده برای مدارات اینورتر ولتاژ
4 – استفاده برای راه اندازی میکروکنترلرها و پردازنده ها
5 – تعیین فرکانس کاری و سرعت پردازنده ها
و …

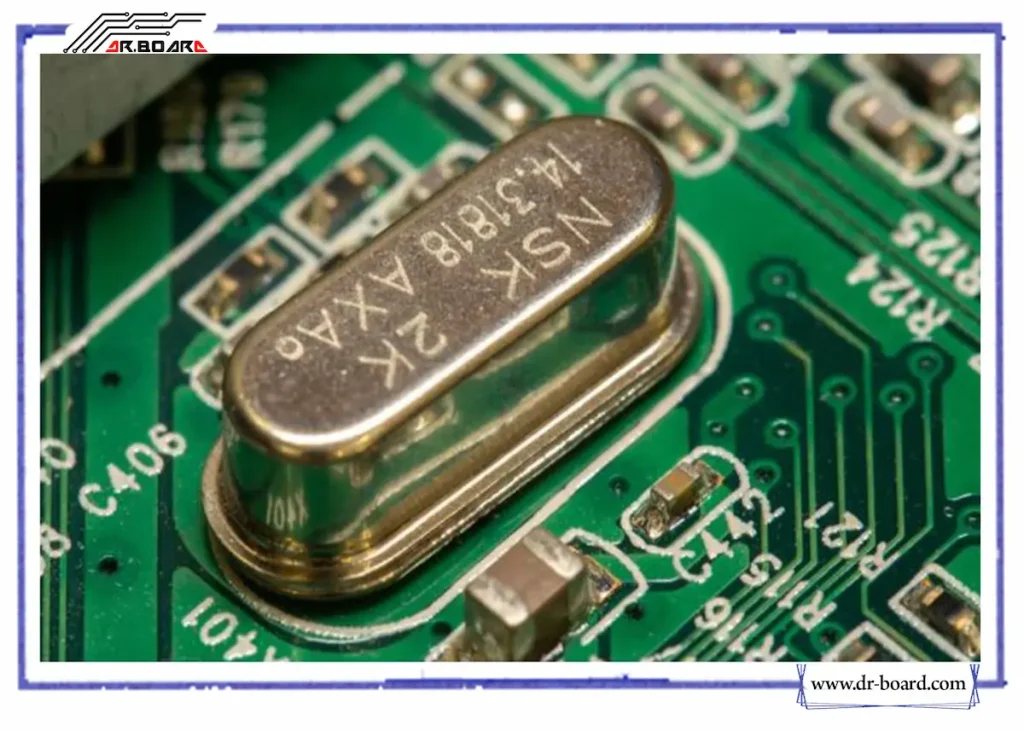

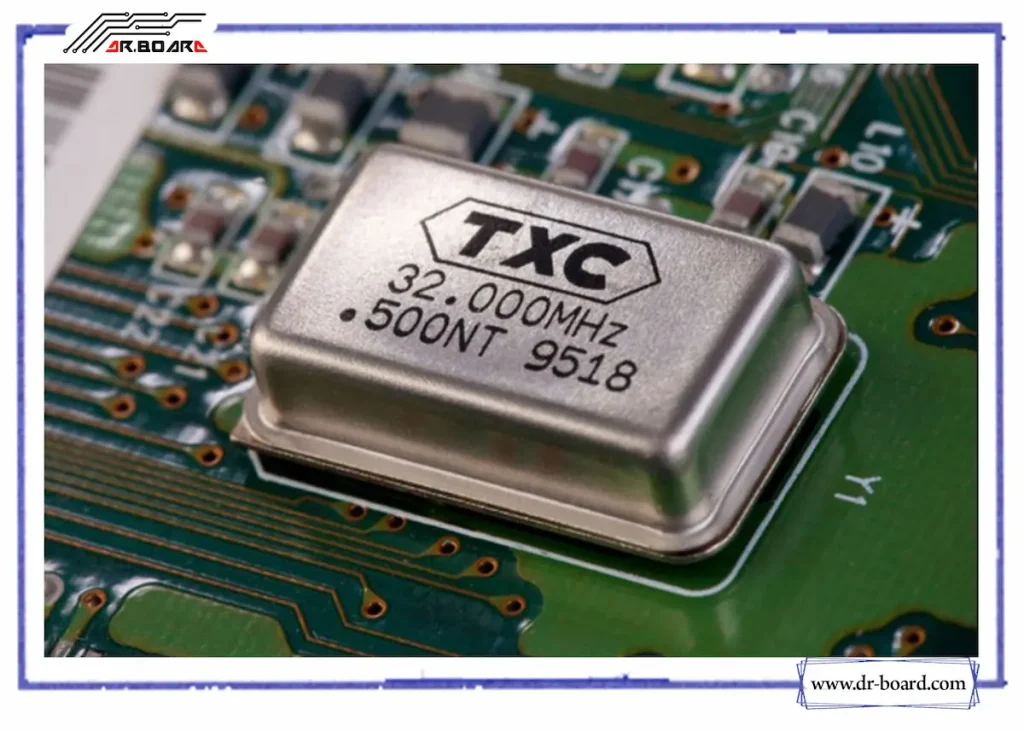

اسيلاتور كريستالي

اسيلاتور كريستالی، مداري الكترونيكي است كه از رزونانس مكانيكي يك كريستال در حال لرزش پيزو الكتريكي بهره مند می‌شود تا سيگنال الكتريكي با فركانسی با دقت بالا به وجود آورد. اين فركانس معمولا براي داشتن حسی از زمان مثل در ساعت هاي مچي كوارتز استفاده مي شود تا سيگنال ساعتي پايدار براي مدارت مجتمع ديجيتال فراهم كند. همچنین فركانس ها را در فرستنده هاي راديويي پايدار كند.

استفاده از تقويت كننده و فيدبك فرمی با دقت بالا از يك اسيلاتور الكترونيكي است. به كريستال استفاده شده در اسیلاتور كريستال زمان سنج گفته مي شود. بعضی اوقات در دياگرام هاي شماتيكي، كريستال را با XTAL نمايش مي دهند.

كريستال هایی براي اهداف زمان سنجی

تقريبا هر چيزي كه از مواد الاستيك ساخته شده مي تواند مانند كريستال مورد استفاده قرار گيرد، با ترنسديوسرهاي (مبدل ها) متناسب، زيرا تمامي اجسام داراي فركانس رزونانس طبيعي لرزش هستند. براي مثال، فولاد الستيسيته بالايي دارد و سرعت صوت در آن بالاست. اين اغلب در فيلترهاي مكانيكي، قبل از كوارتز، استفاده مي شد. فركانس رزونانس به اندازه، شكل، الاستيسيته و سرعت صوت در آن ماده بستگي دارد. كريستال هاي فركانس بالا معمولا به شكل صفحه مستطيلي ساده اي بريده مي شوند. كريستال هاي فركانس پايين، مثل آن هايي كه در ساعت هاي ديجيتالي استفاده مي شود، به شكل يك دياپازون بريده مي شوند. براي كاربردهايي كه زمان سنجي بسيار دقيقي نمي خواهند از يك رزونانس كننده سراميكي ارزان به جاي كريستال كوارتز استفاده مي شود.

وقتي كه يك كريستال كوارتز به طور صحيح بريده و سوار شد، مي توانيم با قرار دادن آن در يك ميدان الكتريكي (اعمال ولتاژ به الكترودي نزديك يا روي كريستال) باعث خم شدن آن شويم. اين ويژگي به نام پيزوالكتريك بودن (piezoelectricity) معروف است. وقتي ميدان برداشته شود، كوارتز با بازگشت به شكل اوليه اش يك ميدان الكتريكي توليد مي كند كه اين مي تواند يك ولتاژ توليد كند. اين رفتار كريستال كوارتز شبيه مداري متشكل از يك سلف، خازن و مقاومت (RLC Circuit) با فركانس رزونانسي دقيق است.

كوارتز مزيت ديگري نيز دارد و آن كم بودن تغييرات اندازه آن با تغييرات دما است. لذا فركانس رزونانس صفحه ي مان كه به اندازه ي آن وابسته است، تغيير چنداني نمي كند. اين يعني كه ساعت كوارتز، فيلتر يا اسيلاتر دقيق خواهد ماند. براي كاربردهاي حساس اسيلاتور كوارتز در ظرفي كه دماي آن كنترل شده است (به نام اجاق كريستال crystal oven) سوار مي شود، و همچنين مي تواند روي جذب كننده هاي ضربه shock absorbers ، كه براي جلوگيري از اختلال هايي كه ناشي از لرزش هاي مكانيكي خارجي است، قرار بگيرد.

كريستال هاي كوارتز زمان سنجي براي فركانس هاي از ده ها كيلوهرتز تا ده ها مگاهرتز ساخته مي شوند. سالانه بيشتر از دو ميليارد (2×109) كريستال توليد مي شود. اكثر آن ها براي استفاده در ساعت هاي مچي، ساعت ها، و مدارات الكترونيكي هستند. هر چند، كريستال كوارتز داخل ابزارهاي تست و اندازه گيري مثل شمارنده ها، سيگنال ژنراتورها و اسيلوسكوپ ها نيز پيدا مي شود.

كريستال ها و فركانس

مدار اسيلاتور كريستالي نوسان را با گرفتن سيگنال ولتاژي از رزونانس كننده ي كوارتز، تقويت آن و فيدبك كردن آن به رزونانس كننده، نگه مي دارد. سرعت خم و راست شدن كوارتز فركانس رزونانس است و توسط برش اندازه كريستال تعيين مي شود.

يك كريستال معمول زمان سنجي از دو صفحه ي رسانا با يك برش (slice) يا دياپازوني از كريستال كوارتز كه بين آنها ساندويچ شده تشكيل شده است. هنگام راه اندازي به مدار حول كريستال سيگنال نويز اتفاقي ac اعمال مي شود و كاملا بسته شانس كسر اندكي از آن در فركانس رزونانس كريستال خواهد بود. بنابراين كريستال شروع به نوسان كردن همگام با آن سيگنال مي كند.

اسيلاتور سيگنال خروجي از كريستال را تقويت مي كند و لذا فركانس كريستال محكم تر مي شود و سرانجام خروجي غالب اسيلاتور را شامل مي شود. فركانس طبيعي در مدار و در كريستال كوارتز تمام فركانس هاي ناخواسته را فيلتر مي كند.

يكي از مهمترين خصوصيات اسيلاتورهاي كريستالي كوارتز اين است كه نويز در فاز بسيار كمي نشان مي دهند. به زباني ديگر سيگنال توليدي آن ها يك تون خالص (pure tone) است. اين آن ها را در مخابرات پر كاربرد مي كند، جايي كه سيگنال هاي پايدار مورد نياز هستند. و همچنين در وسايل علمي كه مرجع دقيق زماني مورد نياز است.

فركانس خروجي يك اسيلاتور كوارتز يا فركانس اصلي رزونانس آن يا يك ضريبي از فركانس رزونانس آن به نام فركانس اور تون (overtone) است.

Q (ضريب كيفيت) معمول براي يك اسيلاتور كوارتز بين 10^4 تا 10^6 تغيير مي كند. Q ماكزيمم براي يك اسيلاتور كوارتز بسيار پايدار مي تواند به اينگونه تقريب زده شود كه f فركانس رزونانس به MHz است: Q = 1.6 × 107/f

تغييرات محيطي دما، رطوبت، فشار و لرزش مي تواند فركانس رزونانس يك كريستال كوارتز را تغيير دهد اما طراحي هاي گوناگوني وجود دارند كه اين اثرهاي محيطي را كاهش مي دهند. اين ها شامل TCXO، MCXO و OCXO هستند مه در يادداشت توضيح داده شده اند. اين طرح ها (به ويژه OCXO) وسايلي با پايداري كوتاه مدت عالي ايجاد مي كنند. محدوديت هايي كه در پايداري كوتاه مدت وجود دارد عمدتا به دليل نويز اجزاي الكترونيكي در مدار اسيلاتور است. پايداري بلند مدت با پيري كريستال محدود مي شود.

به دليل پيري و فاكتورهاي محيطي چون دما و لرزش، نگه داشتن فركانس آنها درون يك از 10^-10 فركانس نامي آن ها، حتي براي بهترين اسيلاتورهاي كوارتز، بدون تنظيم مستمر بسيار سخت خواهد بود. به همين علت اسيلاتورهاي اتمي (atomic oscillators) براي كاربردهايي كه نياز به پايداري و دقت بهتري دارند استفاده مي شوند.

اگر چه كريستال ها مي توانند براي هر فركانس رزونانسي ساخته شوند، به دليل محدوديت هاي فني، در عمل مهندسان مدار اسيلاتور كريستالي در حوالي فركانس هاي استاندارد كمي طراحي مي كنند مانند 10MHz، 20MHz و 40MHz. استفاده از مدار هاي مقسم فركانس، چند برابر كننده ي فركانس و phase locked loop براي سنتز كردن (ساختن) هر فركانس دلخواه از فركانس مرجع امكان پذير است.

مراقب باشيد و تنها از يك اسيلاتور كريستالي در طراحي مدارات خود استفاده كنيد تا از وقوع نمونه هاي ظريفي از خطاهاي خودپايداري در الكترونيك (metastability in electronics) جلوگيري كنيد. اگر اين ممكن نيست تعداد كريستال اسيلاتورهاي مجزا (PLLها) و دامنه هاي ساعتي متحد با آن هاي بايستي به شدت كم شوند با تكنيك هايي چون نصف كردن كلاك (Clock) موجود به جاي استفاده از يك منبع جديد كريستالي. هر منبع مجزاي كريستالي بايد دقيقا توجيه شود زيرا هر كدام حالت هاي خطاي محتمل غير قابل رفعي را به علت برهم كنش چند كريستالي در وسيله، ايجاد مي كنند.

اسیلاتور در مدار موبایل

در یک تلفن همراه، مدارهای فرستنده و گیرنده حاوی اسیلاتور، سیگنال‌های فرکانس رادیویی تولید می‌کنند و سپس توسط آنتن تلفن به امواج الکترومغناطیسی ورودی و خروجی تبدیل می‌شوند. نوسانگرهای فعلی مبتنی بر سیلیکون هستند و از بار الکترون برای ایجاد امواج مایکروویو استفاده می کنند.

اسیلاتور کریستالل موجود در تلفن همراه برای ایفای نقش در آن، هنگامی که استفاده از تلفن همراه پس از مدتی یا در طول عمر تلفن همراه به طور تصادفی سقوط کرد، باعث عدم برخورد زمین یا برخورد مشابه نمایش زمان می شود، در این حالت، کریستال تلفن همراه نقش خواهد داشت.

نقش اسیلاتور در مدار موبایل نقش اسیلاتور در مدار موبایل نقش اسیلاتور در مدار موبایل

به طور کلی تعمیرات اسیلاتور کاری تخصصی به شمار می‌رود؛ داشتن تجربه در این زمینه بسیار مهم طلقی می‌شود. مجموعه دکتربرد برگزار کننده دوره های آموزشی مختلف شامل دوره آموزشی تعمیرات موبایل و تبلت، همراه با ارائه مدارک بین المللی هنرجویان می‌باشد. در صورت تمایل به شرکت و دریافت اطلاعات بیشتر با مشاورین ما در تماس باشید.
