آموزش تعمیر برد پکیج بوتان

بلوک بندی برد الکترونیک پکیج پرلا بوتان و آموزش تعمیرات پکیج و  ERROR ها و  خرابی های رایج آن

1-بلوک تغذیه و سوئیچینگ

2-مدار فرمان قطعات و مدار قدرت و رله ها

3- بلوک تشخیص شعله و جرقه زن

4-بلوک سنسورها و قطعات ولتاژ پایین

5-بلوک نمایشگر

6-مدار مربوط به تغییرات توسط کاربر و مدار میگروکنترلر یکی از رایج ترین مشکلات و خرابی ها  در برد پکیج پرلا که به اصطلاح به آن (برد سبز) گفته می شود ، در قسمت پاور برد می باشد . پاور برد پکیج پرلا و اکثر برد های دیگر ، خازن هایی که وظیفه ذخیره ولتاژ را بر عهده دارند،  معمولا دچار نشتی ولتاژ میشود و خاصیت خازنی  خود طی مدت طولانی ای از دست می دهند .

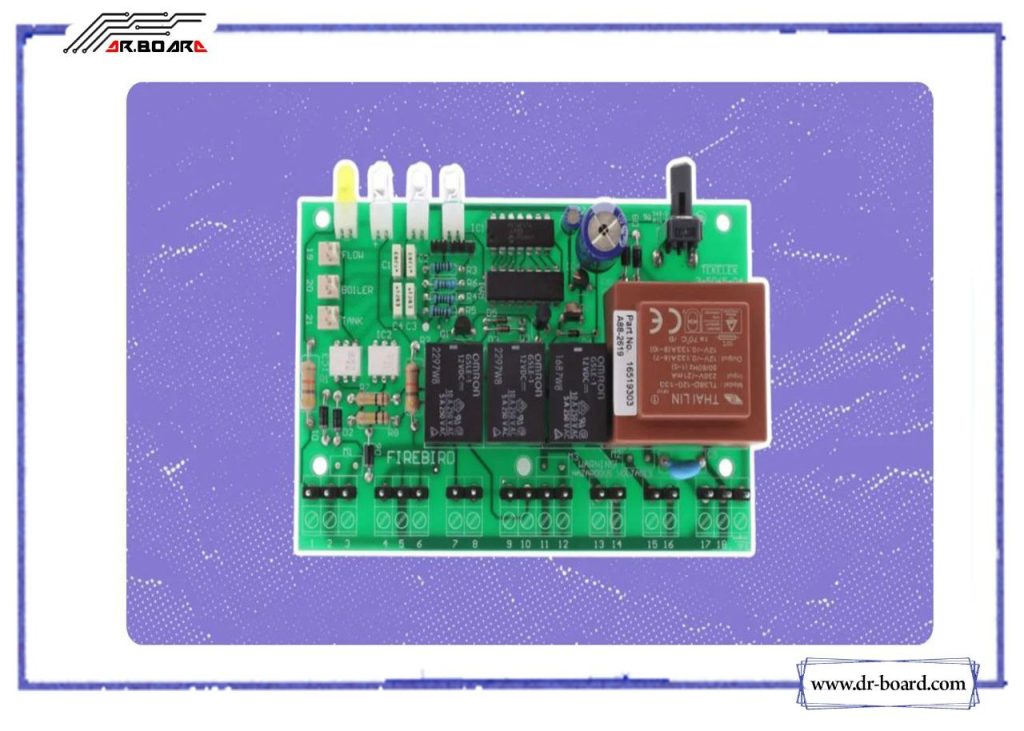

در تصویر بالا، در بلوک 1 قبل از ترانس، از نکات مهمی که می توان  در بحث آموزش تعمیرات پکیج در ادامه به آن اشاره کرد آیسی سوئیچینگ می باشد برای تولید نوسان تا ترانس فعال بشود

آیسی، در قسمت سوئیچینگ می باشد  که وظیفه  (تولید پالس) را بر عهده دارد تا، ترانس به وسیله ولتاژ نوسانی بتواند ولتاژ را به سمت کاهنده  مدار انتقال بدهد .

زمانی که آیسی کارایی خود را از دست بدهد و تولید نوسان نکند ،  نوسانات بخش سوییجینگ قطع می شود و حداکثر جریان در مدار، در قسمت پاور (زمین گرم) باعث سوختن پل دیود، فیوز مدار، مقاومت های کم اهم قسمت نوسان ساز می شوند.

برخی از مشکلات دیگر که در آموزش پکیج‌ می‌توان به آن اشاره کرد، روشن شدن چراغ ‌قرمز ناشی از ایراد در قسمت cpu برد ، بوی سوختگی و سیاهی نمایشگر، خرابی فن و… می باشد.

در صورت مشاهده هرکدام از این علائم می‌توان به آسیب‌های احتمالی  برد الکترونیکی پکیج شک کرد.

از مشکلاتی که در برد پکیج اتفاق می افتد  بلوک جرقه زن می باشد که دچار خرابی می شود .

زمانی که جرقه زده نمی شود باید برای رفع حل این مشکل در بلوک  3 مشکل را بیابیم.

زمانی که پکیج جرقه نمیزند یا وقتی که ضعیف جرقه میزند، حتما باید بروید سراغ خازن های اطراف بلوک جرقه زن  .

خازن ها در بلوک جرقه زن دچار نشتی میشود و بعد از هر بار سرویس ، بهتر است خازن ها تعویض بشوند.

در مواردی دیگر در بحث آموزش تعمیرات پکیج، سر ریز شدن آب از پکیج  و ریختن آب بر روی سطح برد می باشد و میتواند در طول فرایند کارکرد برد،  باعث اتصالی در برد بشود و پد PCB را از بین ببرد .

 از مشکلات رایچ دیگر که در برد های پکیج اتفاق می افتد رله ها می باشد . در این عملکرد رله به مرور زمان خاصیت قطع و وصل شدن خودش را از دست می دهد. در مقاله در بحث آموزش تعمیرات پکیج ، توضیح خواهیم داد که چطور باید رله تست سلامت گرفت.

ابتدا رله را از برد بیرون می آوریم ، پایه های بوبین رله را پیدا می کنیم (پایه های بوبین رله باید اهمی بین 300اهم تا 3کیلو اهم داشته باشد) سپس  بعد از مشخص شدن پایه ها به بوبین رله ولتاژ مشخص شده ای که روی بدنه رله درج شده است  را اعمال می کنیم .

معمولا ولتاژ درج شده روی بدنه رله 12 الی 24 ولت DC می باشند و سپس با تست بازر مولتی متر ، پایه های مقابل بوبین را می سنجیم . با قطع شدن ولتاژ از بوبین رله، صدای بازر مولتی متر قطع بشود .

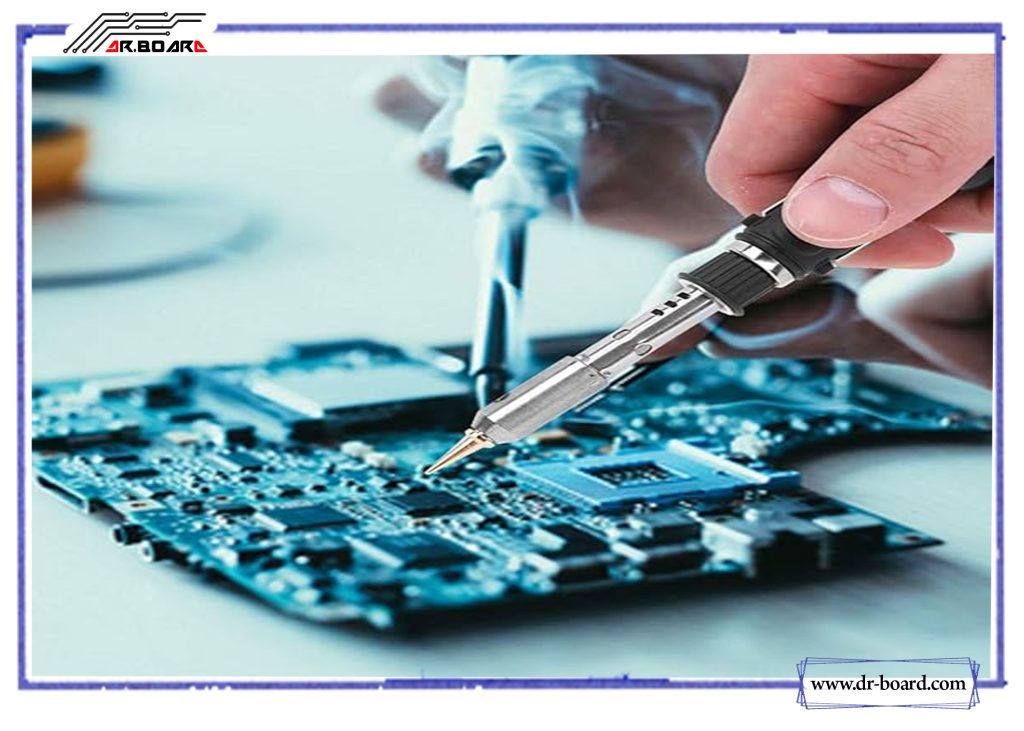

همینطور لحیم کاری نا مناسب در طول فرایند مونتاژ مدار چاپی می تواند منجر به مشکلات اساسی بشود. از رایج ترین عیب هایی که ممکن است رخ بدهد  انواع لحیم کاری ضعیف می باشد . و قلع ، اتصال خود را از برد از دست بدهد. و منجر به لحیم سردی بشود .

در مواردی دیگر سر ریز شدن آب از پکیج و ریختن آب بر روی سطح برد، می تواند باعث رسوب شده و در طولانی مدت باعث سوختن پکیج می شود.

مورد دیگر که میتوان به آن اشاره کرد قرار گرفتن برد در معرض گرما، گرد و غبار و رطوبت، ضربه های تصادفی (افتادن و سقوط) و اضافه بار ( نوسانات برق) می تواند از دلایل خرابی برد مدار باشد. با این حال، مخرب ترین علت خرابی زودرس برد مدار قطعات حساس به رطوبت ، قطعات حساس به دما و نوسانات برق میباشند و بهترین کار برای حفظ بیشتر در سلامت برد ، استفاده از محافظ برق می باشد.
