کریستال الکترونیکی چیست و چه کاربردی دارد؟

کریستال الکترونیکی یکی از دستاوردهای دنیای فناوری است که دنیای الکترونیک و مخابرات را دگرگون کرده است. این کریستال‌های خاص با ساختار منظم و ویژگی‌های منحصر به فرد خود، به عنوان مولفه‌ای اساسی در بسیاری از دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرند.

 از ساعت‌های دقیق گرفته تا فناوری‌های پیشرفته ارتباطی، این کریستال‌ها به سرعت و دقت بی‌نظیر خود شهرت دارند. اما چه چیزی این کریستال‌ها را تا این حد مهم می‌کند و چرا در عصر تکنولوژی امروز، بدون آن‌ها دنیای دیجیتال به‌شدت دچار اختلال می‌شود؟ در این مقاله از مجموعه فنی حرفه‌ای دکتر برد به بررسی این کریستال‌ها و کاربردهای شگفت‌انگیز آن‌ها می‌پردازیم.

کریستال الکترونیکی چیست؟

کریستال الکترونیکی به مواد نیمه‌هادی با ساختار بلوری منظم گفته می‌شود که قادر به کنترل جریان الکتریکی هستند. این کریستال‌ها معمولاً از کوارتز ساخته می‌شوند و به‌دلیل ویژگی‌های خاص خود مانند پایداری فرکانس و توانایی ارتعاش دقیق، در کاربردهای مختلف الکترونیکی مورد استفاده قرار می‌گیرند.

در ساختار این کریستال‌ها، الکترون‌ها در یک شبکه منظم قرار می‌گیرند که به آنها اجازه می‌دهد در شرایط خاص جریان برق را هدایت یا مسدود کنند. ویژگی‌های فیزیکی این کریستال‌ها، مانند پایداری فرکانسی و پاسخ‌دهی دقیق به ولتاژ، آنها را به مواد ضروری در صنعت الکترونیک تبدیل کرده است. به‌عنوان مثال، یک کریستال کوارتز با فرکانس 16 MHz می‌تواند برای تولید سیگنال‌های دقیق در مدارهای دیجیتال یا سیستم‌های مخابراتی استفاده شود.

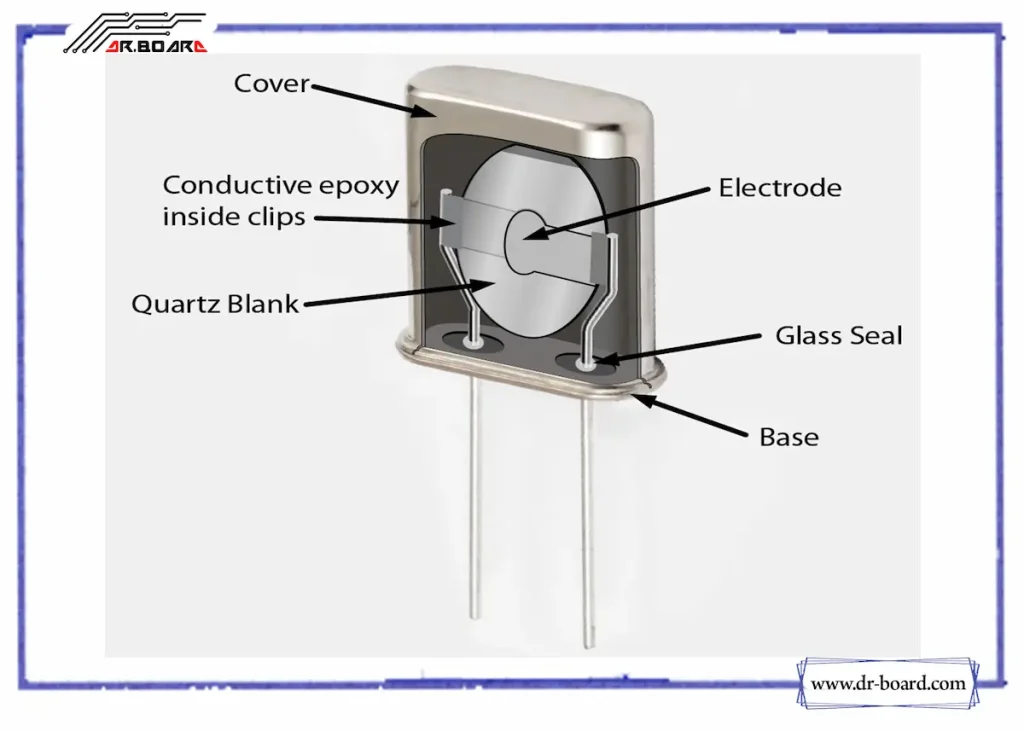

جنس کریستال الکترونیکی از چیست؟

کریستال الکترونیکی عمدتا از سیلیس ساخته می‌شوند که به‌طور طبیعی در دو شکل کریستالی و غیرکریستالی وجود دارد. سیلیس کریستالی، مانند کوارتز، دارای ساختار منظم بلوری است که ویژگی‌های خاصی چون پایداری فرکانسی و دقت ارتعاشی را ایجاد می‌کند. این ویژگی‌ها باعث می‌شود که کوارتز در صنعت الکترونیک و مخابرات، به‌ویژه در ساخت کریستال‌های ساعت، سیستم‌های مخابراتی و سایر دستگاه‌های دقیق، کاربرد فراوانی داشته باشد.

نقش کریستال در مدارهای الکترونیکی

کریستال‌های الکترونیکی در مدارهایی که شامل میکروکنترلرها، ICهای حافظه و ICهای کنترل‌کننده هستند، نقشی حیاتی در هماهنگی و تنظیم زمان‌بندی سیستم دارند. این کریستال‌ها به‌عنوان منبع پالس ساعت عمل می‌کنند و نوسانات دقیق مورد نیاز برای عملکرد صحیح مدارهای دیجیتال را تولید می‌نمایند. در واقع، کریستال‌ها مسئول تنظیم فرکانس سیستم هستند و با تولید سیگنال‌های کلاک، هماهنگی میان اجزای مختلف مدار را تضمین می‌کنند.

کریستال‌ الکترونیکی به‌ویژه در تولید سیگنال‌های کلاک برای پردازنده‌ها و میکروکنترلرها به کار می‌روند. این سیگنال‌ها سرعت اجرای دستورالعمل‌ها، زمان‌بندی عملیات‌های مختلف مانند تبدیل آنالوگ به دیجیتال و سایر فرآیندهای پردازشی را تعیین می‌کنند. به همین دلیل، می‌توان گفت که کریستال‌ها قلب مدارهای دیجیتال هستند، چرا که تمامی عملیات و فرآیندهای سیستم بر اساس فرکانس تولیدی آنها تنظیم می‌شوند.

Crystal معمولا در واحدهای هرتز (Hz)، مگا هرتز (MHz) و کیلوهرتز (kHz) اندازه‌گیری می‌شوند. بسته به نیاز سیستم، فرکانس‌های مختلفی برای این کریستال‌ها انتخاب می‌شود تا دقت و عملکرد بهینه در مدارهای الکترونیکی حاصل شود.

شماتیک کریستال در مدارات الکتریکی

عموما در مدارات الکترونیکی به صورت X یا XTAL یا Y با نماد زیر نمایش داده میشن.

آشنایی با کاربردهای Crystal

• سیستم‌های مخابراتی: در انتقال سیگنال‌های صوتی و داده با فرکانس‌های دقیق.
• پردازنده‌ها و میکروکنترلرها: تنظیم سیگنال‌های کلاک و زمان‌بندی در سیستم‌های دیجیتال.
• سیستم‌های GPS و ردیابی: همگام‌سازی زمان و مکان.
• ابزارهای اندازه‌گیری: در دستگاه‌های اندازه‌گیری دقیق مانند اسیلوسکوپ‌ها.
• سیستم‌های صوتی و تصویری: تنظیم فرکانس‌های سیگنال در تلویزیون‌ها و سیستم‌های پخش صوت.
• ساخت ساعت‌های دقیق: برای تولید پالس ساعت و دقت زمان‌سنجی.

دوره تخصصی آموزش تعمیرات ساعت شما با نحوه عملکرد کریستال‌ها، تعویض و تعمیر مدارهای پیچیده ساعت‌های دیجیتال و آنالوگ آشنا می‌شوید و مهارت‌های لازم برای تعمیر و نگهداری این تجهیزات حساس و دقیق را کسب خواهید کرد.

نوع نصب کریستال‌ها در مدار

کریستال الکترونیکی در مدارهای الکترونیکی معمولاً به یکی از دو روش نصب می‌شوند. نصب از نوع ثابت و نصب از نوع سوکت‌دار که نوع نصب بستگی به کاربرد خاص و طراحی مدار دارد.

نصب ثابت (Through-Hole Mounting):

• در این روش، پایه‌های کریستال از سوراخ‌های برد مدار چاپی (PCB) عبور داده می‌شوند و سپس به‌طور مکانیکی ثابت می‌گردند.
• این نوع نصب در مدارات قدیمی‌تر و طراحی‌هایی که نیاز به پایداری فیزیکی بیشتر دارند، استفاده می‌شود.
• نصب از نوع ثابت برای کریستال‌هایی با ابعاد بزرگتر یا نیاز به پایداری مکانیکی بالا مناسب است.

نصب سطحی (Surface-Mount Technology – SMT):

• در این روش، کریستال الکترونیکی به‌طور مستقیم روی سطح برد مدار چاپی نصب می‌شود و پایه‌های آن به جای عبور از سوراخ‌ها، به صورت مستقیم به پدهای روی برد لحیم می‌شوند.
• این نوع نصب برای مدارات مدرن و دستگاه‌هایی با فضای محدود و نیاز به نصب سریع کاربرد دارد.
• نصب سطحی برای کریستال‌هایی با ابعاد کوچکتر مناسب است و سرعت تولید را بالا می‌برد.

ویژگی ‌ها و مزایای کریستال الکترونیکی

• دقت فوق‌العاده: توانایی دستیابی به دقت‌هایی در حد چند قسمت در میلیون (PPM)، که آن‌ها را به منبع فرکانس ثابت و قابل اعتماد تبدیل می‌کند.
• پایداری دمایی بالا: تغییرات دما تأثیر کمی بر فرکانس نوسان کریستال‌ها دارد و باعث می‌شود که در شرایط مختلف محیطی عملکرد پایدار داشته باشند.
• عملکرد دقیق در سیستم‌های حساس: به‌عنوان منابع فرکانس ثابت و دقیق، در دستگاه‌های حساس مانند ساعت‌ها، گیرنده‌های رادیویی، و تجهیزات مخابراتی کاربرد دارند.
• اطمینان در مدارهای پیچیده: به دلیل دقت و پایداری، به‌طور ویژه برای استفاده در مدارهای دقیق و سیستم‌های الکترونیکی حساس مناسب هستند.

عوامل خرابی کریستال ‌های الکترونیکی

1. اتمام عمر مفید کریستال: تمام شدن عمر مفید کریستال به‌طور طبیعی اتفاق می‌افتد. با گذشت زمان، کریستال‌ها دچار افت کیفیت می‌شوند و نمی‌توانند به همان دقت اولیه عمل کنند.
2. ضربه و آسیب فیزیکی: کریستال‌ها در جعبه‌های فلزی یا پلاستیکی قرار دارند و به‌عنوان یک قطعه مکانیکی در حال ارتعاش هستند. هرگونه ضربه یا فشار فیزیکی می‌تواند باعث آسیب به جعبه محافظ یا ساختار بلوری کریستال شود و عملکرد آن را مختل کند.
3. گرمای شدید: کریستال‌ها، به‌ویژه ورقه‌های نازک کوارتزی که هسته اصلی کریستال را تشکیل می‌دهند، نسبت به گرمای شدید حساس هستند. دمای بالا می‌تواند به ساختار بلوری کریستال آسیب برساند و باعث از دست رفتن دقت فرکانس آن شود.
4. تغییرات محیطی (رطوبت و فشار): تغییرات شدید در شرایط محیطی مانند رطوبت بالا یا فشار زیاد می‌تواند به کریستال‌ها آسیب بزند و باعث ایجاد اختلال در عملکرد آن‌ها شود.

 روش ‌های تست Crystal

برای اطمینان از صحت عملکرد کریستال الکترونیکی و تشخیص خرابی‌های احتمالی، می‌توان از چندین روش تست استفاده کرد که هرکدام برای شرایط خاص و نوع بررسی به کار می‌آید:

1. تست فرکانس با اسیلوسکوپ: با استفاده از اسیلوسکوپ، فرکانس نوسان باید با مقدار نوشته‌شده بر روی کریستال تطابق داشته باشد. اگر این دو مقدار برابر باشند، یعنی کریستال به درستی کار می‌کند.
2. تست فرکانس با مولتی‌متر: برخی از مولتی‌مترها توانایی اندازه‌گیری فرکانس را دارند. با استفاده از این مولتی‌مترها، فرکانس کریستال را در مدار اندازه‌گیری کرده و با مقدار مشخص‌شده بر روی کریستال مقایسه نمایید.
3. تست ولتاژ دو سر کریستال: با استفاده از مولتی‌متر، اختلاف ولتاژ دو سر کریستال را اندازه‌گیری کنید. اگر این ولتاژ کمتر از 1 میلی‌ولت باشد، به‌احتمال زیاد کریستال معیوب شده است.
4. تست پیوستگی:  با مولتی‌متر در حالت آوومتر (برای تست اتصال)، پیوستگی دو سر کریستال را بررسی کنید. این تست به شما کمک می‌کند تا از وجود هرگونه اتصال باز یا مشکل در پایه‌های کریستال مطمئن شوید.
5. تست ضربه‌ای: در این تست، کریستال را با دقت ضربه بزنید و ببینید که آیا تغییرات موقتی در عملکرد مدار مشاهده می‌شود. اگر مدار به ضربه واکنش نشان دهد و ایراد به‌طور موقتی رفع شود، احتمالا مشکل از خود کریستال است.
6. تست مقاومت کریستال: با استفاده از مولتی‌متر، مقاومت کریستال الکترونیکی را بررسی کنید. اگر مقاومت زیادی را مشاهده کردید، ممکن است کریستال دچار خرابی داخلی شده باشد.
7. تست با اسیلوسکوپ برای بررسی نوسانات دقیق: به‌عنوان یک روش دقیق‌تر، می‌توان از اسیلوسکوپ برای مشاهده شکل موج خروجی کریستال استفاده کرد. این روش به شما اجازه می‌دهد تا بررسی کنید که سیگنال نوسانی کریستال از نظر دقت و پایداری صحیح است یا خیر.

کلام آخر

کریستال الکترونیکی به‌عنوان یکی از اجزای حیاتی در دنیای الکترونیک و مخابرات، نقش بسیار مهمی در ایجاد دقت و هماهنگی در عملکرد سیستم‌های پیچیده دارند. از دقت بالای آن‌ها در تنظیم فرکانس سیستم‌های دیجیتال گرفته تا پایداری دمایی که آنها را برای استفاده در شرایط مختلف محیطی مناسب می‌سازد، این کریستال‌ها به یکی از ارکان اصلی صنعت الکترونیک تبدیل شده‌اند.

اگر شما نیز علاقه‌مند به کسب مهارت در تعمیر و نگهداری این اجزای پیچیده و دیگر قطعات الکترونیکی هستید، دوره آموزش تعمیرات برد الکترونیکی در مرکز فنی حرفه‌ای دکتر برد می‌تواند فرصت بی‌نظیری برای شما باشد. در این دوره، با انواع بردهای الکترونیکی، روش‌های تشخیص خرابی، و تکنیک‌های تعمیرات حرفه‌ای آشنا خواهید شد.
