PLC (پی ال سی ) چیست و چه کاربردی دارد؟ انواع plc

دسته بندی :مقالات plc ۲ آذر ۱۴۰۰ 874
PLC تصویر شاخص

یادگیری PLC ها را در شرایطی که تسلط بالایی به زبان انگلیسی دارید؛ به راحتی می‌توانید از طریق سایت ها و اپلیکیشن های خارجی دنبال کنید. گاهی این سایت ها هزینه هایی را برای شما در نظر خواهند گرفت. در شرایطی که مهارت های زبان خارجی متوسط به پایینی دارید. توصیه ما به شما آموزش به کمک افراد مجرب است. به گونه‌ای که با ثبت نام در کارگاه های آموزشی یا تعمیرگاه های حرفه ای و پرداخت مبلغ پیشنهادی آنها به سادگی از تجربیات آنها استفاده خواهید کرد.

با اینحال آموزشگاه دکتر برد پیشنهاد ویژه تری برای شما دارد. با ثبت نام در دوره آموزش پی ال سی زیمنس، نه تنها از طریق اساتید مجرب که خود از بهترین های حرفه تعمیرات پی ال سی هستند؛ کمکم خواهید گرفت. بلکه پس از پایان دوره مدرک بین المللی و معتبری دریافت می‌نمایید. همچنین در طول دوره و حتی پس از آن نیز از پشتیبانی مادام العمر ما بهره خواهید برد. در طول دوره از امکانات بسیار بیشتری که ذکر شده اند؛ بخوردار می‌شوید. پس از اتمام دوره بلافاصله وارد بازار کار خواهید شد. این شرایط را مجموعه دکتربرد به راحتی برای شما مهیا خواهد کرد.

plc چیست؟

دستگاه PLC یکی از مهم‌ترین بخش‌هایی است که در صنایع مختلف مورد استفاده قرار می‌گیرد. امروزه در بیش از 100 کارخانه این قطعات تولید و به بازار روانه می‌شوند. یک کنترل‌کننده منطقی برنامه‌پذیر یا PLC (Programmable Logic Controller)، یک کامپیوتر مقاوم است که برای اتوماسیون صنعتی استفاده می‌شود. این کنترلرها می توانند یک فرآیند خاص، عملکرد ماشین یا حتی کل خط تولید را خودکار کنند.

تقریباً هر خط تولید، عملکرد ماشین یا فرآیند را می توان با استفاده از این نوع سیستم کنترل تا حد زیادی بهبود بخشید. با این حال، بزرگترین مزیت در استفاده از PLC، توانایی تغییر و تکرار عملیات یا فرآیند در حین جمع آوری و انتقال اطلاعات حیاتی است. مزیت دیگر سیستم PLC ماژولار بودن آن است. به این معنی که می توانید انواع دستگاه های ورودی و خروجی را با هم ترکیب و مطابقت دهید تا به بهترین نحو با برنامه شما مطابقت داشته باشد.

انواع PLC های دلتا

پی ال سی دلتا چیست؟

پی ال سی های عمومی

پی ال سی، یک سیستم کنترل با استفاده از عملیات الکترونیکی است. روش‌های ذخیره‌سازی آسان، اصول توسعه مفید، عملکردهای کنترل ترتیبی یا موقعیتی، شمارش زمان‌دار و کنترل ورودی یا خروجی به طور گسترده در زمینه کنترل اتوماسیون صنعتی اعمال می‌شوند. کنترلرهای منطقی قابل برنامه ریزی سری DVP دلتا کاربردهای با سرعت بالا، پایدار و بسیار قابل اعتماد را در انواع ماشین های اتوماسیون صنعتی ارائه می‌دهند.

DVP-PLC مقرون به صرفه علاوه بر عملیات منطقی سریع، دستورالعمل‌های فراوان و کارت‌های عملکردی متعدد، از پروتکل‌های ارتباطی مختلف نیز پشتیبانی می‌کند. درایو موتور AC دلتا، سروو، رابط ماشین انسانی و کنترل‌کننده دما را از طریق شبکه صنعتی به یک کامل متصل می‌کند.

 سری AH500

نسل جدید سری AH500 PLC راه حل های اتوماسیون را برای کاربردهای سطح بالا ارائه می‌دهد. ترکیبی از ساختار سخت افزاری مدولار شده، عملکردهای پیشرفته و نرم افزار بسیار یکپارچه، یک راه حل سیستمی برای برنامه های کاربردی کنترل فرآیند ارائه می‌دهد. علاوه بر بلوک‌های عملکردی مختلف (FB)، قیمت و عملکرد عالی و مجموعه‌ای از ماژول‌های افزونه، سری AH500 PLC قابلیت توسعه استثنایی سیستم را نیز فراهم می‌کند. همه این ویژگی ها هزینه سیستم را برای طیف گسترده‌ای از برنامه‌ها کاهش می‌دهد.

 سری DVP

پی ال سی دلتا چیست؟

کنترلرهای منطقی قابل برنامه ریزی سری DVP دلتا کاربردهای با سرعت بالا، پایدار و بسیار قابل اعتماد را در انواع ماشین های اتوماسیون صنعتی ارائه می‌دهند. DVP-PLC مقرون به صرفه علاوه بر عملیات منطقی سریع، دستورالعمل‌های فراوان و کارت‌های عملکردی متعدد، از پروتکل‌های ارتباطی مختلف نیز پشتیبانی می‌کند.

درایو موتور AC دلتا، سروو، رابط ماشین انسانی و کنترل‌کننده دما را از طریق شبکه صنعتی به یک کامل متصل می‌کند. سری EH2 به خوبی مجهز به سرعت عملیاتی فوق العاده، ظرفیت برنامه نویسی زیاد و دستورالعمل های کاربردی و ارتباطی داخلی، چندین ماژول توسعه ویژه و کارت های عملکرد است که امکان استفاده از کارایی MPU را به طور کامل فراهم می کند.

مشخصات فنی

  • MPUنقاط : 16 / 20 / 32 / 40 / 48 / 64 / 80
  • حداکثر نقاط ورودی/خروجی: 512
  • ظرفیت برنامه: 16K Steps
  • سرعت اجرای دستورالعمل پایه: 0.24µS
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU
  • ثبت داده ها: 10000 کلمه
  • ثبت فایل: 10000 کلمه
  • خروجی پالس پرسرعت: مدل های 20 نقطه ای و 32 نقطه ای از خروجی پالس 2 نقطه ای 200 کیلوهرتز (Y0, Y2) پشتیبانی می‌کنند.
  • مدل‌های 40 نقطه‌ای از خروجی پالس 200 کیلوهرتز فاز A/B (Y0، Y1) (Y2، Y3) و خروجی پالس 2 نقطه‌ای 200 کیلوهرتز (Y4، Y6) پشتیبانی می‌کنند.

کاربرد

دستگاه سروو جوش 3 محوره پرسرعت، دستگاه برش پرسرعت، فیدر میله، سیستم مانیتور توزیع شده در خط تولید.

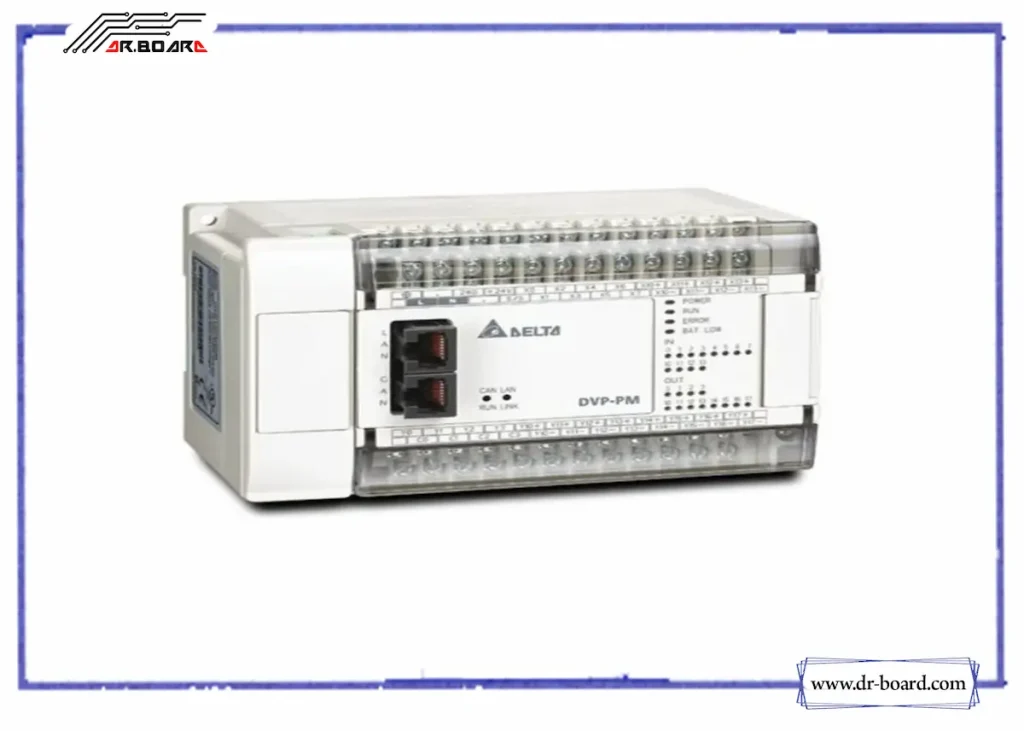

سری PM

کنترل کننده منطقی قابل برنامه ریزی (PLC)، MPU کنترل حرکت پیشرفته سری PM می‌تواند به ماژول گسترش حرکت MPU دیگر سری PM تبدیل شود؛ که در انواع برنامه ها بسیار انعطاف پذیر است.

مشخصات فنی

  • MPU: امتیاز  16
  • حداکثر نقاط ورودی/خروجی: 512
  • ظرفیت برنامه: 64K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU.
  • ثبت داده: 10000 کلمه (چفت شده)
  • خروجی پالس پرسرعت 500 کیلوهرتز:
  • داخلی 2 گروه خروجی سیگنال دیفرانسیل فاز A/B
    X: خروجی پالس محور  (FP0+، FP0-)، (RP0+، RP0-)
    Y: خروجی پالس محور (FP1+، FP1-)، (RP1+، RP1-)
  • از مولد پالس دستی (MPG) و ورودی های سیگنال خارجی چند نقطه ای پشتیبانی می کند

کاربرد

برای کنترل موقعیت یابی سروو 2 محوره، دستگاه برش مواد (کنترل سروو با سرعت بالا)، عملیات جرثقیل، گیره مواد کنترل شده توسط سروو استفاده می‌شود. این سری سرعت اجرای فرمان با سرعت بالا (فرمان پایه LD برای 0.1375 µs، دستور کاربردی MOV برای 2.1 µs و خروجی دیفرانسیل 1MHz*4) را برای دستیابی به کنترل دقیق حرکت برجسته می‌کند.

سری 10PM

مشخصات فنی

  • نقاط MPU: 24
  • حداکثر نقاط ورودی/خروجی: 256
  • ظرفیت برنامه: 64 هزار قدم
  • فیلتر دیجیتال سخت افزاری داخلی برای شمارش
  •  6 شمارنده پرسرعت (O.C. 200kHz*4، دیفرانسیل 200kHz*2)، پشتیبانی از حالت های شمارش U/D، U/D Dir، A/B، 4A/B
  •  4 خروجی دیفرانسیل 1MHz، پشتیبانی از حالت های خروجی U/D، U/D Dir، A/B
  • پشتیبانی از 1 سرعت (توقف فوری پس از رسیدن علامت)، 2 سرعت، بازگشت صفر، MPG و عملکرد تک محور
  •  خروجی PWM 200 کیلوهرتز بسیار دقیق، وضوح 0.3%
  • عملکرد دنده الکترونیکی
  •  8 عکس برداری با سرعت بالا (تصحیح علامت، اندازه گیری فرکانس)، خروجی مقایسه، عملکرد علامت/ماسک (برای ساخت کیسه)
  •  8 وقفه خارجی برای راه‌اندازی محرک‌های بالارونده و پایین‌آمده، 1 وقفه زمان‌دار
  •  اجرای فرمان بسیار کارآمد. LD: 0.1375µs، MOV: 2.1µs

کاربرد

مورد استفاده برای کنترل موقعیت یابی سروو 2 محوره، دستگاه برش مواد (کنترل سروو با سرعت بالا)، عملیات جرثقیل، گیره مواد کنترل شده توسط سروو

 سری ES2

سری ES2 یک PLC کوچک برای کنترل متوالی اولیه است. اقتصادی، بسیار کارآمد و کاربردی است.

مشخصات فنی

  • MPUنقاط:  16 / 20 / 24 / 32 / 40 / 60
  • ظرفیت برنامه: 16 هزار قدم
  • تعبیه شده با 3 پورت COM: 1 پورت RS-232 و 2 پورت RS-485، همه می‌توانند به طور مستقل کار کنند (Master/Slave)
  • حداکثر نقاط ورودی/خروجی: 256 نقطه ورودی + 16 نقطه خروجی یا 256 نقطه خروجی + 16 نقطه ورودی
  •  MPU DVP-EX2 با 4AD/2DA 12 بیتی تعبیه شده است و ماژول های آنالوگ/دما با وضوح 14 بیت را ارائه می‌دهد.
  •  داخلی با 8 نقطه ورودی پرسرعت (2 نقطه برای 100 کیلوهرتز، 6 نقطه برای 10 کیلوهرتز) و از حالت‌های شمارش U/D، U/D Dir، A/B پشتیبانی می‌کند.
  •  دستورالعمل های جدید کنترل حرکت: کنترل حلقه بسته، علامت تراز، سپر، سرعت متغیر فوری، شتاب/کاهش منحنی S
  •  کاربرد در صنایع نوظهور: دستورالعمل های انحصاری و بلوک های عملکردی طراحی شده برای ردیاب خورشیدی PV
  •  دستورالعمل های مفید برای اینورتر فرکانس: برای کنترل حرکت رو به جلو، حرکت معکوس، RUN و STOP درایوهای موتور AC دلتا
  •  حفاظت از رمز عبور: رمز عبور برای زیر برنامه، شناسه کاربر، محدودیت در زمان آزمایش
  •  اجرای دستورالعمل کارآمد دستورالعمل بسیار کارآمد

 کاربرد

HVAC، دستگاه تزریق قالب، مدیریت ذخیره سازی بزرگ، دستگاه بسته بندی، دستگاه نساجی دقیق، سیستم لجستیک

سری SV2

نسل جدید DVP-SV2 PLC مدل رده بالا از سری دلتا DVP-S است. این ظرفیت های برنامه و ثبت داده های بزرگتر را برای برنامه های کاربردی تر و پیچیده تر فراهم می‌کند.

مشخصات فنی

  •  خروجی پالس پرسرعت: 4 مجموعه خروجی پالس 200 کیلوهرتز
  •  پشتیبانی از حداکثر. 4 عدد شمارنده پرسرعت 200 کیلوهرتز
  •  بسیاری از دستورالعمل‌های کنترل حرکت را افزایش می‌دهد تا برنامه‌هایی را که نیاز به موقعیت‌یابی با سرعت و دقت بالا دارند برآورده کند.
  • کنترل حرکت درون یابی خطی / قوس را ارائه می دهد
  • حداکثر 16 نشانگر وقفه خارجی را ارائه می دهد
  • Prot Program کامل

مزایا

  •  عملکرد پشتیبان گیری خودکار برای جلوگیری از از دست رفتن برنامه ها و داده ها حتی زمانی که باتری تمام می‌شود.
  •  تابع کپی دوم یک نسخه پشتیبان برای بیمه اضافی در صورت آسیب دیدن یک مجموعه از برنامه ها و داده ها فراهم می‌کند.
  •  حفاظت از رمز عبور تا 4 سطح از برنامه های منبع و مالکیت معنوی شما محافظت می‌کند.
  • پشتیبانی از ماژول های سمت چپ و راست سری DVP-S

 کاربرد

افزودن دستورالعمل جدید ETHRW برای کنترل موقعیت یابی سروو دو محوره ارتباطات اترنت، دستگاه برش مواد (کنترل سروو با سرعت بالا)، بالابر اصلی جرثقیل، گیره مواد کنترل شده توسط سروو، تجهیزات در صنعت الکترونیک نوری، صنعت نیمه هادی، صنعت نساجی، صرفه جویی در انرژی فعالیت ها و اتوماسیون در ساختمان ها

سری SV

در مقایسه با Delta PLC استاندارد، سری باریک و جمع و جور SA ظرفیت برنامه و کارایی بیشتری را ارائه می‌دهد.

مشخصات فنی

  •  MPUنقاط : 12
  • حداکثر نقاط ورودی/خروجی: 236
  • ظرفیت برنامه: 8K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU.
  • خروجی پالس پرسرعت: از خروجی پالس پرسرعت مستقل 2 نقطه ای (Y0 تا 50 کیلوهرتز و Y1 تا 10 کیلوهرتز) پشتیبانی می کند.
  • تعبیه شده در شمارنده سرعت بالا

برنامه های کاربرد

دستگاه چاپ، دستگاه مرگ، پرکننده ظروف (برای نسخه)، مانیتورینگ ایستگاه کاری در خط تولید (PLC EASY LINK).

سری SX2

نسل دوم سری DVP-SX2 نوع باریک PLC دارای 14 نقطه دیجیتال و نقاط ورودی و خروجی آنالوگ 12 بیتی داخلی است. با ماژول های توسعه سمت چپ و راست سری DVP-S قابل تمدید است.

مشخصات فنی

  •  MPUنقاط:  20 (8DI/6DO، 4AI/2AO)
  • حداکثر نقاط ورودی و خروجی: 494 (14 + 480)
  • ظرفیت برنامه: 16 هزار قدم
  • پورت COM: پورت های داخلی RS-232، RS-485 و USB، سازگار با پروتکل ASCII/RTU. می تواند ارباب یا برده باشد.
  • خروجی پالس با سرعت بالا: از 2 نقطه (Y0، Y2) 100 کیلوهرتز و 2 نقطه (Y1، Y3) از خروجی پالس پرسرعت مستقل 10 کیلوهرتز پشتیبانی می‌کند.
  • شمارشگرهای داخلی با سرعت بالا

 کاربرد

برای کنترل دما و رطوبت PID، کنترل سرعت ثابت درایو موتور AC 2 محوره، کنترل دما با استفاده از نظارت سیگنال آنالوگ کل کارخانه استفاده می شود.

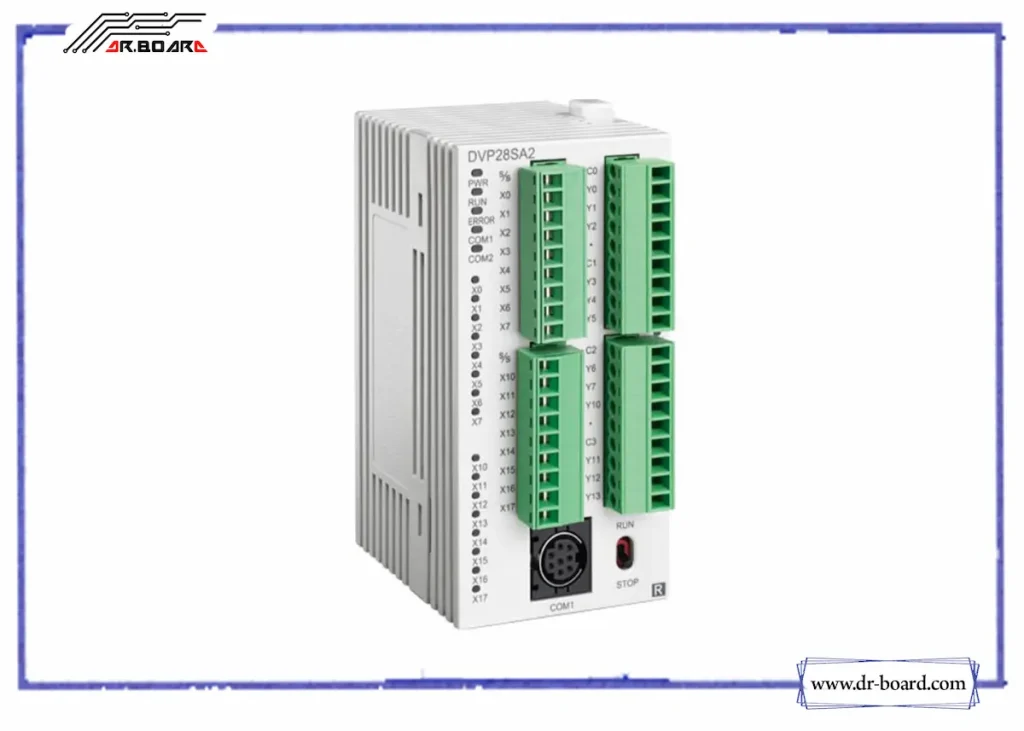

سری SA2

نسل دوم سری DVP-SA2 نوع باریک PLC ظرفیت برنامه و کارایی بیشتری را ارائه می دهد و خروجی با سرعت بالا و عملکردهای شمارش 100 کیلوهرتز را ارائه می2دهد. با ماژول های توسعه سمت چپ و راست سری DVP-S قابل تمدید است.

مشخصات فنی

  •  نقاط MPU: 12 (8DI + 4DO)
  • حداکثر نقاط ورودی/خروجی: 492 (12 + 480)
  • ظرفیت برنامه: 16 هزار قدم
  • پورت COM: RS-232 و 2 پورت RS-485 داخلی، سازگار با پروتکل Modbus ASCII/RTU.
  • می تواند ارباب یا برده باشد.
  • خروجی پالس با سرعت بالا: از 2 نقطه (Y0، Y2) 100 کیلوهرتز و 2 نقطه (Y1، Y3) از خروجی پالس پرسرعت مستقل 10 کیلوهرتز پشتیبانی می کند.
  • قابل گسترش به حداکثر. 8 ماژول: DVP-SA2 قابل گسترش به ورودی/خروجی آنالوگ، اندازه گیری دما، سوئیچ DIP ورودی، ماژول های ارتباطی PROFIBUS/DeviceNet و عملکردهای کنترل حرکت تک محوره است.
  • شمارشگرهای داخلی با سرعت بالا

 کاربرد

دستگاه چاپ، دستگاه مرگ، پرکننده ظروف (برای نسخه)، مانیتورینگ ایستگاه کاری در خط تولید.

سری SS2

نسل دوم سری DVP-SS2 از نوع باریک PLC عملکردهای اصلی کنترل متوالی را از PLCهای سری DVP-SS حفظ می‌کند. اما با سرعت اجرای سریعتر و قابلیت نظارت در زمان واقعی بهبود یافته است.

مشخصات فنی

  •  MPUنقاط: 14 (8DI + 6DO)
  • حداکثر نقاط ورودی و خروجی: 494 (14 + 480)
  • ظرفیت برنامه: 8k گام
  • پورت COM: پورت های داخلی RS-232 و RS-485، سازگار با پروتکل Modbus ASCII/RTU. می تواند ارباب یا برده باشد.
  • خروجی پالس پرسرعت: از 4 نقطه (Y0 ~ Y3) خروجی پالس مستقل با سرعت بالا (حداکثر 10 کیلوهرتز) پشتیبانی می کند.
  • از تنظیم خودکار PID پشتیبانی می کند: DVP-SS2 پارامترها را به طور خودکار پس از تکمیل تنظیم دمای خودکار PID ذخیره می کند.
  • شمارشگرهای داخلی با سرعت بالا

 کاربرد

برای کنترل دما/رطوبت PID، کنترل سرعت ثابت درایو موتور AC 2 محوره، کنترل دما با استفاده از نظارت سیگنال آنالوگ کل کارخانه استفاده می شود. (PLC EASY LINK)

سری ES

سری ES نماینده MPU برای کنترل متوالی اولیه و همچنین مقرون به صرفه ترین PLC کوچک است.

مشخصات فنی

  •  MPU نقاط:  14 / 24 / 32 / 40 / 60
  • حداکثر نقاط ورودی/خروجی: 256
  • ظرفیت برنامه: 4K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU.
  • خروجی پالس پرسرعت: از خروجی پالس مستقل 2 نقطه ای (Y0، Y1) تا 10 کیلوهرتز پشتیبانی می کند.
  • تعبیه شده در 4 نقطه شمارنده سرعت بالا

 کاربرد

دستگاه ریسندگی، کنترل آسانسور، دستگاه بسته بندی، فیدر مواد، دستگاه برش پایه خازن، دستگاه فرآوری مواد غذایی، فواره منظره.

سری SA

در مقایسه با Delta PLC استاندارد، سری باریک و جمع و جور SA ظرفیت برنامه و کارایی بیشتری را ارائه می دهد.

مشخصات فنی

  •  نقاط MPU: 12
  • حداکثر نقاط ورودی/خروجی: 236
  • ظرفیت برنامه: 8K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU.
  • خروجی پالس پرسرعت: از خروجی پالس پرسرعت مستقل 2 نقطه ای (Y0 تا 50 کیلوهرتز و Y1 تا 10 کیلوهرتز) پشتیبانی می کند.
  •  تعبیه شده در شمارنده سرعت بالا

 کاربرد

دستگاه چاپ، دستگاه مرگ، پرکننده ظروف (برای نسخه)، مانیتورینگ ایستگاه کاری در خط تولید (PLC EASY LINK).

 سری SS

سری باریک و جمع و جور SS ساده ترین و اساسی ترین عملکردها را برای کنترل متوالی ارائه می‌دهد.

مشخصات فنی

  •  MPU نقاط : 14
  • حداکثر نقاط ورودی/خروجی: 238
  • ظرفیت برنامه: 4K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU
  • خروجی پالس پرسرعت: از خروجی پالس مستقل 2 نقطه ای (Y0، Y1) تا 10 کیلوهرتز پشتیبانی می‌کند.
  • شمارشگرهای داخلی با سرعت بالا

برنامه های کاربردی

دستگاه ریسندگی، تسمه نقاله (کنترل سرعت چرخش)، دستگاه سیم پیچی (کنترل کشش).

سری EX

سری EX MPU آنالوگ با کمترین هزینه است. جدا از پشتیبانی از ورودی و خروجی دیجیتال، سری EX دارای چندین کانال I/O آنالوگ داخلی است. انواع پروتکل های ارتباطی را برای ساخت یک شبکه کنترل کامل یکپارچه می کند. سری EX برای انواع کاربردهای کوچک PLC مناسب است.

مشخصات فنی

  • • MPUنقاط : 20 (8DI/6DO، 4AI/2AO)
  • حداکثر نقاط ورودی و خروجی: 238
  • ظرفیت برنامه: 4K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU.
  • خروجی پالس پرسرعت: از خروجی پالس مستقل 2 نقطه ای (Y0، Y1) تا 10 کیلوهرتز پشتیبانی می‌کند.
  • تعبیه شده در 4 نقطه شمارنده سرعت بالا

برنامه های کاربردی

مورد استفاده برای دستگاه بسته بندی، دستگاه ریسندگی، تسمه نقاله (کنترل سرعت چرخش)، دستگاه سیم پیچ (کنترل کشش)، دستگاه پردازش مواد غذایی، چشمه چشم انداز.

سری SC

در مقایسه با سایر PLC های باریک و جمع و جور دلتا، سری SC بهترین MPU برای کنترل حرکت است زیرا خروجی پالس با سرعت بالا و عملکردهای شمارش پالس بهتر است.

مشخصات فنی

  •  MPUنقاط : 12
  • حداکثر نقاط ورودی و خروجی: 236
  • ظرفیت برنامه: 8K Steps
  • پورت ارتباطی: RS-232 و RS-485 داخلی، سازگار با پروتکل ارتباطی MODBU ASCII / RTU.
  • خروجی پالس پرسرعت: از خروجی پالس پرسرعت مستقل 2 نقطه ای (Y10، Y11) تا 100 کیلوهرتز (پهنای باند کل: 130 کیلوهرتز) پشتیبانی می‌کند.
  • درون یابی اضافی 2 محوری.
  •  پشتیبانی از دستورالعمل های کنترل موقعیت دستی: سری SC با دستورالعمل های ZRN (بازگشت صفر)، DRVA (موقعیت مطلق) و DRVI (موقعیت نسبی) قادر است انواع کنترل های حرکتی را با کار با سروو دلتا تکمیل کند.
  • در شمارنده سرعت بالا تعبیه شده.

 کاربرد

کنترل موقعیت سروو 2 محوره؛ دستگاه برش مواد (سروی کنترل با سرعت بالا)، عملیات جرثقیل، گیره مواد که توسط سروو کنترل می شود.

بهترین PLC های شرکت دلتا

شرکت دلتاPLC های ساخت خود را به چهار دسته اصلی تقسیم می‌کند:

  1. S-DVP
  2.  E-DVP
  3. AS-DVP

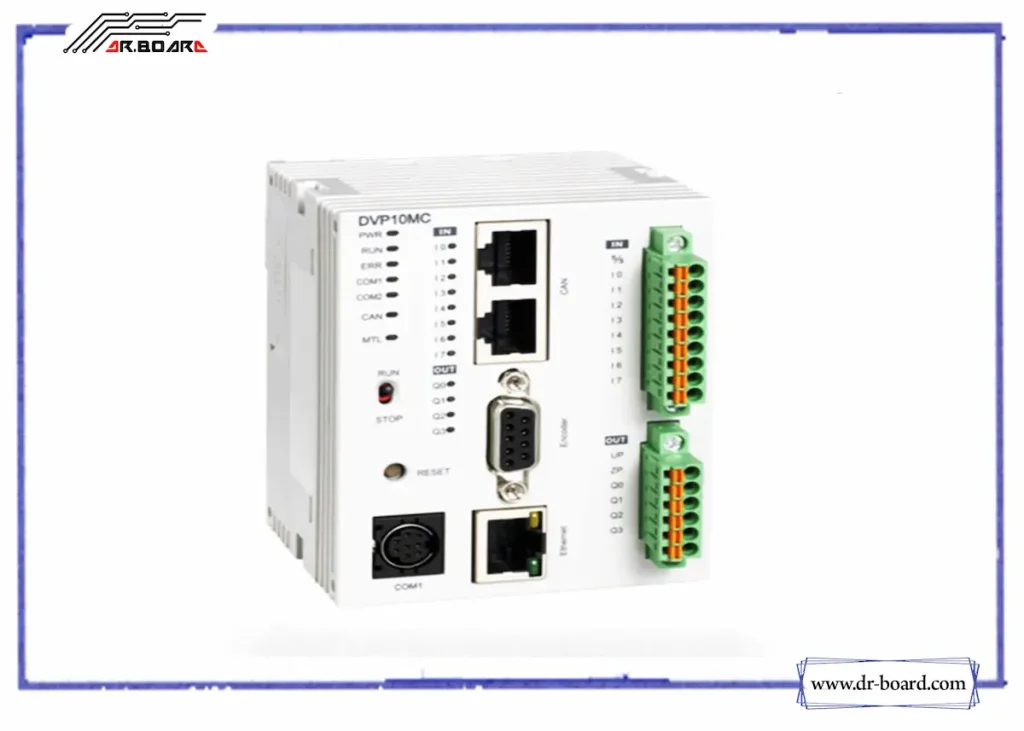

  4. MC-DVP

هرکدام از محصولات ذکر شده با توجه به ویژگی ها فنی خود؛ در قسمت های مختلف صنعتی و ساختمانی به کار می‌روند. برخی از آنها جهت پروژه های برق صنعتی کوچه و برخی دیگر جهت کارخانه ها و دستگاه های صنعتی بزرگ و تولید انبوه مورد استفاده قرار می‌گیرند.

تاریخچه دستگاه PLC

اولین کنترلرهای منطقی قابل برنامه ریزی توسط Modicon به عنوان جایگزین رله برای GM و Landis طراحی و توسعه داده شد.

این کنترلرها نیاز به سیم کشی مجدد و اضافه کردن سخت افزار اضافی برای هر پیکربندی جدید منطق را از بین می بردند. سیستم جدید عملکرد کنترل ها را به شدت افزایش داد و در عین حال فضای کابینت را که منطق را در خود جای داد کاهش داد.

PLC مدل 084 توسط دیک مورلی در سال 1969 اختراع شد. PLC تجاری موفق، 184، در سال 1973 معرفی شد و توسط مایکل گرینبرگ طراحی شد.

کاربرد مهم PLC؛ دستگاه PLC در کنترل سایت

یکی از کاربردهای مهم PLCها در کنترل سایت کارخانه‌های مختلف است. معمولا در صنایعی که بزرگ هستند شما باید از PLC استفاده کنید تا بتوانید سایت کارخانه و همچنین بخش‌های دیگر را تحت کنترل داشته باشید.در نهایت هم می‌توانید اطلاعات مورد نیاز را با روش‌های مختلف انتقال داده به اتاق‌های کنترل مرکزی ببرید.

مقیاسه و نوع دستگاه PLC هم از جمله بخش‌های مهم است. این دستگاه در واقع دارای یک سری تعداد محدود خروجی و ورودی است و البته که شما هم می‌توانید این تعداد را گسترش دهید.

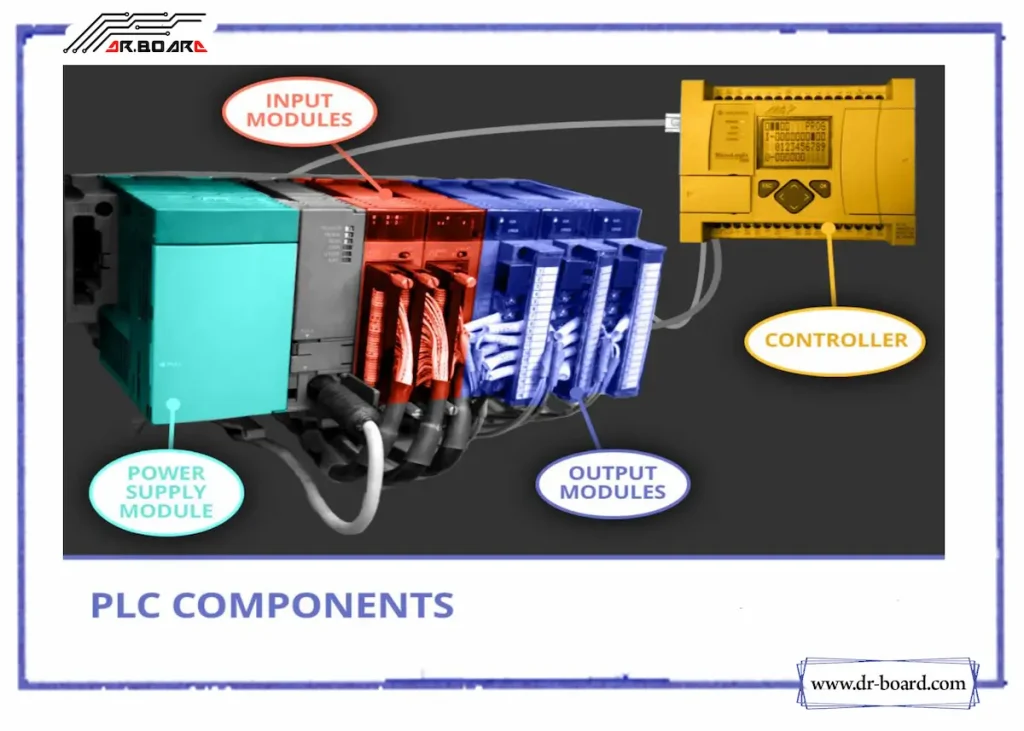

PLCها دارای یک سری اسکلت هستند که واحدهای مختلفی را دارند و این واحدها روی آن ها سوار می‌شوند. در این PLCها پردازنده‌های مختلفی هم وجود دارد.

برنامه نویسی دستگاه PLC هم از جمله بخش‌های مهم است که در آن از سه روش مختلف استفاده می شود. شما میتوانید برای تعمیرات دستگاه PLC هم کارهای مهمی انجام دهید. در واقع تعمیر این دستگاه‌ها هم به اندازه خرید آن‌ها می‌تواند مهم باشد چرا که با افزایش قیمت‌ها ممکن است که شما دچار مشکل شوید.

یک راهنما برای دستگاه PLC؛  PLC چطور کار می کند؟

یکی از بخش های مهم در دستگاه‏‌های مختلف PLCها هستند که برای فرایندهای الکترومکانیکی مختلف مورد استفاده قرار می‌گیرند. شما می‌توانید از این دستگاه‌ها برای کنترل ماشین آلات در سواری‌های تفریحی مختلف استفاده کنید و همچنین ملزومات نور و به طور معمول دیگر بخش‌های کارخانه را تحت بررسی داشته باشید.

این دستگاه‌ها به خصوص برای شرایط سخت ساخته شده‌اند و قادر هستند که در محیط‌های مختلف سرما و گرما مورد استفاده قرار گیرند.

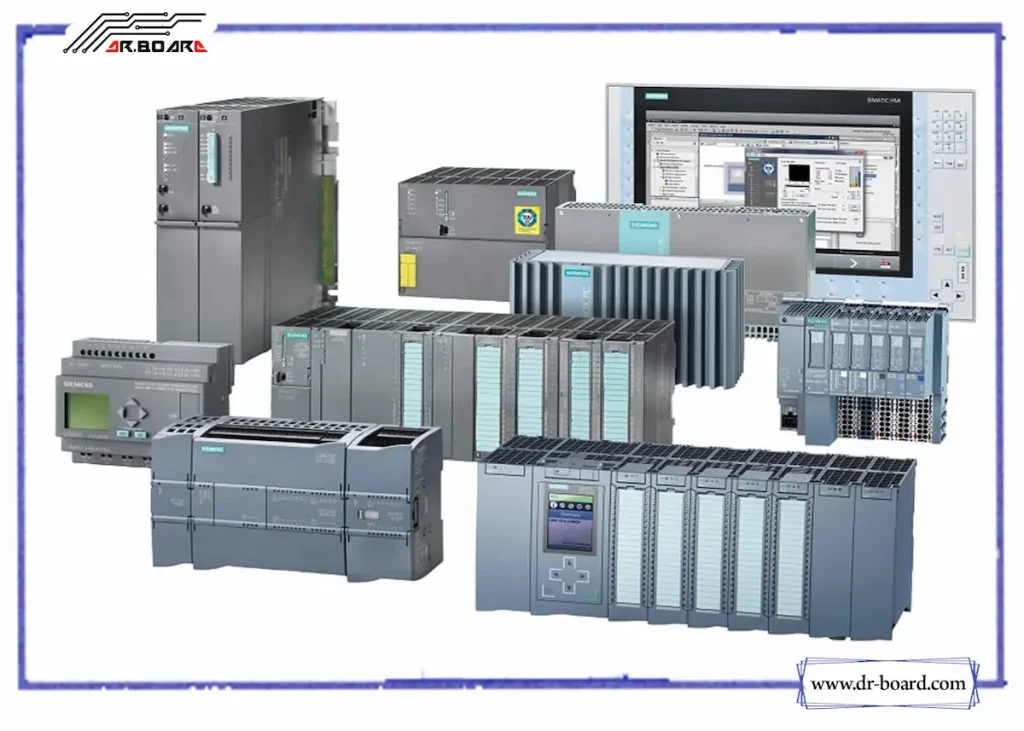

انواع مختلف دستگاه PLC

انواع مختلفی از این دستگاه‌ها وجود دارد که در خانه‌های مختلف با برندهای متفاوت تولید می‌شوند. البته شما می‌توانید دسته بندی دقیقی از این دستگاه‌ها داشته باشید. باید توجه کنید که آنچه که حائز اهمیت است ورودی این دستگاه هاست.

PLC یکپارچه یا فشرده

این نوع پی ال سی توسط چندین ماژول در یک کیس ساخته می شود. قابلیت های I/O توسط سازنده تصمیم می گیرد. برخی از PLCهای یکپارچه امکان اتصال I / Os اضافی را تا حدودی ماژولار می‌کنند.

یکپارچگی plc

PLC ماژولار

یک PLC ماژولار با چندین مؤلفه ساخته شده است که به یک گذرگاه مشترک با قابلیت‌های I/O قابل ارتقا وصل شده‌اند. این شامل ماژول منبع تغذیه، CPU و سایر ماژول‌های ورودی/خروجی است که در یک گذرگاه به هم وصل شده‌اند و از همان سازنده‌ها یا تولیدکنندگان دیگر هستند. این PLC های ماژولار در اندازه‌های مختلف با منبع تغذیه متغیر، قابلیت‌های محاسباتی، اتصال I/O و غیره عرضه می‌شوند.

ماژولار plc

Small PLC

Small PLC یک PLC کوچک است که به عنوان واحد فشرده و مستحکم نصب شده یا در کنار تجهیزاتی که باید کنترل شود، طراحی شده است. این نوع PLC برای جایگزینی منطق‌های رله سیمی سخت، شمارنده‌ها، تایمرها و غیره استفاده می‌شود. قابلیت گسترش این ماژول I/O PLC برای یک یا دو ماژول محدود است و از لیست دستورالعمل‌های منطقی یا زبان نردبان رله به عنوان زبان برنامه نویسی استفاده می‌کند.

Medium-sized PLC

PLC با اندازه متوسط ​​بیشتر در صنایع استفاده می‌شود که به ماژول‌های پلاگین زیادی اجازه می‌دهد که بر روی صفحه پشتی سیستم نصب شوند. صدها نقطه ورودی/خروجی با افزودن کارت‌های ورودی/خروجی اضافی فراهم می‌شود – و علاوه بر این‌ها – امکانات ماژول ارتباطی توسط این PLC ارائه می‌شود.

Large PLC

PLC‌های بزرگ در جایی استفاده می‌شوند که توابع کنترل فرآیند پیچیده مورد نیاز است. ظرفیت این PLC‌ها از نظر حافظه، زبان‌های برنامه نویسی، نقاط ورودی/خروجی و ماژول‌های ارتباطی و غیره بسیار بالاتر از PLC‌های متوسط ​​است. این PLC‌ها بیشتر در سیستم‌های کنترل نظارتی و جمع آوری داده‌ها (SCADA)، کارخانه‌های بزرگتر، سیستم های کنترل توزیع شده و غیره استفاده می شوند

شرکت های سازنده PLC

کاربرد این دستگاه‌ها به این صورت است که شما با حجم‌های کوچک هم می‌توانید کار خود را انجام دهید. تنها کاری که باید بکنید این است که تعداد ورودی ها و خروجی ها را کنترل کنید. عرضه کنندگان مختلفی در این زمینه وجود دارند که دستگاه PLC را به بازار ارائه می‌دهند اما عده بسیاری آن را با نام میکرو PLC می‌شناسند. از جمله مهمترین شرکت‌هایی که در زمینه ساخت PLCها فعالیت دارند می‌تواند به موارد زیر اشاره کرد:

  • ZEN ساخت شرکت Omron ژاپن
  • LOGO ساخت شرکت
  • SIEMENS آلمان
  • Zelio ساخت شرکت
  • Telemecanique فرانسه
  • Moeller آلمان
  • LG کره

دوره آموزش تعمیر برد دستگاه PLC از برندها مختلف در مرکز فنی و مهندسی تعمیرات تخصصی دکتر برد. بعد از آموزش در کلاس‌های تعمیر برد دستگاه PLC کارت طلایی پشتیبانی مادام العمر و گواهینامه‌ی معتبر دریافت خواهید کرد.
